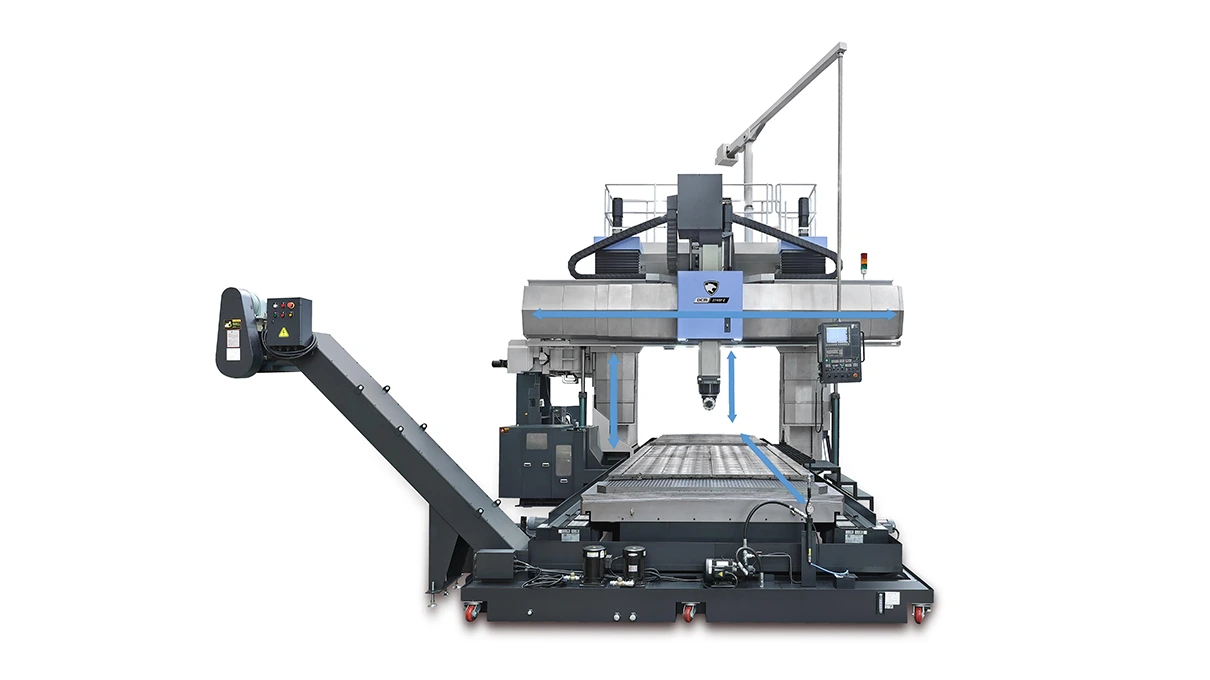

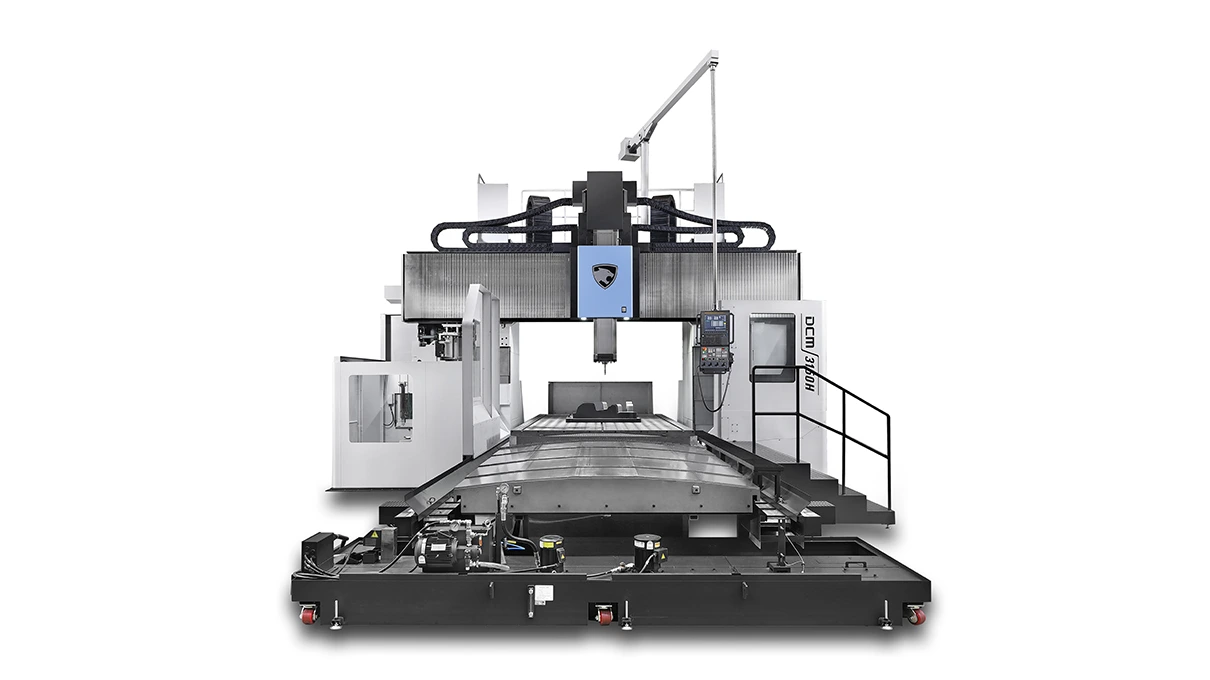

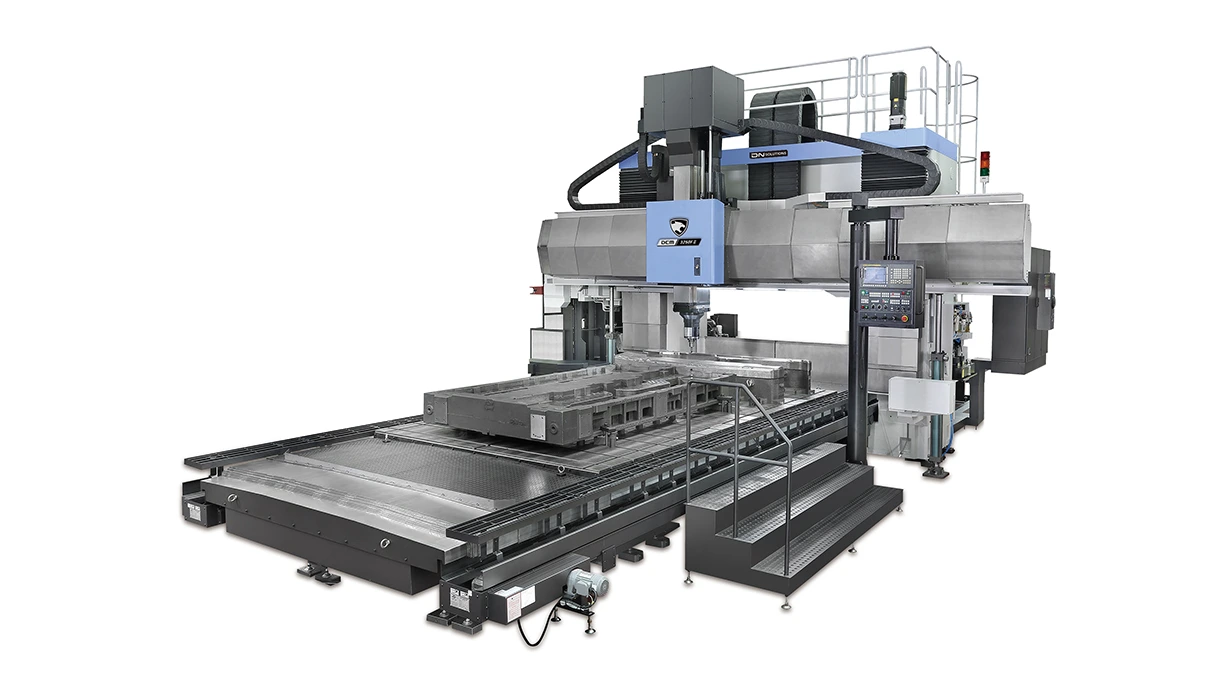

DCM

Schwere Doppelständerzentren für den Formenbau.

SpezifikationWert

X Achse Verfahrweg4250 mm

Y Achse Verfahrweg3200 mm

Z Achse Verfahrweg1000 mm

X Achse Verfahrweg4250 mm

Y Achse Verfahrweg3200 mm

Z Achse Verfahrweg1000 mm

X Achse Verfahrweg5250 mm

Y Achse Verfahrweg3200 mm

Z Achse Verfahrweg1000 mm

X Achse Verfahrweg5250 mm

Y Achse Verfahrweg3200 mm

Z Achse Verfahrweg1000 mm

X Achse Verfahrweg6250 mm

Y Achse Verfahrweg3200 mm

Z Achse Verfahrweg1000 mm

X Achse Verfahrweg6250 mm

Y Achse Verfahrweg3200 mm

Z Achse Verfahrweg1000 mm

X Achse Verfahrweg8250 mm

Y Achse Verfahrweg3200 mm

Z Achse Verfahrweg1000 mm

X Achse Verfahrweg8250 mm

Y Achse Verfahrweg3200 mm

Z Achse Verfahrweg1000 mm

X Achse Verfahrweg5250 mm

Y Achse Verfahrweg3700 mm

Z Achse Verfahrweg1000 mm

X Achse Verfahrweg5250 mm

Y Achse Verfahrweg3700 mm

Z Achse Verfahrweg1000 mm

X Achse Verfahrweg6250 mm

Y Achse Verfahrweg3700 mm

Z Achse Verfahrweg1000 mm

X Achse Verfahrweg6250 mm

Y Achse Verfahrweg3700 mm

Z Achse Verfahrweg1000 mm

X Achse Verfahrweg8250 mm

Y Achse Verfahrweg3700 mm

Z Achse Verfahrweg1000 mm

X Achse Verfahrweg8250 mm

Y Achse Verfahrweg3700 mm

Z Achse Verfahrweg1000 mm

X Achse Verfahrweg8250 mm

Y Achse Verfahrweg4400 mm

Z Achse Verfahrweg1000 mm

X Achse Verfahrweg8250 mm

Y Achse Verfahrweg4400 mm

Z Achse Verfahrweg1000 mm

X Achse Verfahrweg10250 mm

Y Achse Verfahrweg4400 mm

Z Achse Verfahrweg1000 mm

X Achse Verfahrweg10250 mm

Y Achse Verfahrweg5000 mm

Z Achse Verfahrweg1000 mm

X Achse Verfahrweg8250 mm

Y Achse Verfahrweg5000 mm

Z Achse Verfahrweg1000 mm

X Achse Verfahrweg8250 mm

Y Achse Verfahrweg5000 mm

Z Achse Verfahrweg1000 mm

X Achse Verfahrweg5250 mm

Y Achse Verfahrweg3700 mm

Z Achse Verfahrweg800 mm

X Achse Verfahrweg6250 mm

Y Achse Verfahrweg3700 mm

Z Achse Verfahrweg800 mm

X Achse Verfahrweg8250 mm

Y Achse Verfahrweg3700 mm

Z Achse Verfahrweg800 mm

Beratung anfordern

Vollständige Technische Daten

Detaillierter Vergleich aller DCM Modelle

Spezifikation	DCM 2740F II	DCM 2740F II U	DCM 2750F II	DCM 2750F II U	DCM 2760F II	DCM 2760F II U	DCM 2780F II	DCM 2780F II U	DCM 3250F II	DCM 3250F II U	DCM 3260F II	DCM 3260F II U	DCM 3280F II	DCM 3280F II U	DCM 3780F II	DCM 3780F II U	DCM 37100F II	DCM 37100F II U	DCM 4280F	DCM 4280F U	DCM 3150H	DCM 3160H	DCM 3180H
Verfahrwege
X Achse Verfahrweg (mm)	4250	4250	5250	5250	6250	6250	8250	8250	5250	5250	6250	6250	8250	8250	8250	8250	10250	10250	8250	8250	5250	6250	8250
Y Achse Verfahrweg (mm)	3200	3200	3200	3200	3200	3200	3200	3200	3700	3700	3700	3700	3700	3700	4400	4400	4400	4400	5000	5000	3700	3700	3700
Z Achse Verfahrweg (mm)	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	800	800	800
A-Achse Verfahrweg (°)
B-Achse Verfahrweg (°)
C-Achse Verfahrweg (°)
W-Achse Verfahrweg (mm)	1450	1450	1450	1450	1450	1450	1450	1450	1450	1450	1450	1450	1450	1450	1400	1400	1400	1400	1400	1400	1200	1200	1200
X Achse Eilgang (m/min)	16	16	16	16	16	16	16	16	16	16	16	16	16	16	16	16	16	16	16	16	22	22	20
Y-Achse Eilgang (m/min)	20	20	20	20	20	20	20	20	20	20	20	20	20	20	20	20	20	20	18	18	22	22	22
Z-Achse Eilgang (m/min)	15	15	15	15	15	15	15	15	15	15	15	15	15	15	15	15	15	15	15	15	15	15	15
A-Achse Eilgang (U/min)
B-Achse Eilgang (U/min)
C-Achse Eilgang (U/min)
W-Achse Eilgang (m/min)	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3	5	5	5
Spindel
Max. Spindeldrehzahl (U/min)	6000	15000	6000	15000	6000	15000	6000	6000	6000	15000	6000	15000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000	6000
Max. Spindelleistung (kW)	25	46	25	46	25	46	25	25	25	46	25	46	25	25	25	25	25	25	25	25	55	55	55
Max. Spindel Drehmoment (Nm)	600	146	600	146	600	146	600	600	600	146	600	146	600	600	600	600	600	600	600	600	1009	1009	1009
Werkzeugaufnahme	ISO #50	HSK-A100	ISO #50	HSK-A100	ISO #50	HSK-A100	ISO #50	HSK-A100	ISO #50	HSK-A100	ISO #50	HSK-A100	ISO #50	HSK-A100	ISO #50	HSK-A100	ISO #50	HSK-A100	ISO #50	HSK-A100	ISO #50	ISO #50	ISO #50
Tisch
Länge (mm)	4100	4100	5100	5100	6100	6100	8100	8100	5100	5100	6100	6100	8100	8100	8100	8100	10100	10100	8100	8100	5000	6000	8000
Breite (mm)	2200	2200	2200	2200	2200	2200	2200	2200	2700	2700	2700	2700	2700	2700	3200	3200	3200	3200	3500	3500	2500	2500	2500
Durchmesser (mm)
Max. Werkstückgewicht (kg)	20000	20000	25000	25000	30000	30000	40000	40000	33000	33000	39000	39000	45000	45000	45000	45000	45000	45000	45000	45000	30000	35000	38000
WERKZEUGMAGAZIN
Anzahl der Werkzeuge	40 (60, 90, 120)	40 (60)	40 (60, 90, 120)	40 (60)	40 (60, 90, 120)	40 (60)	40 (60, 90, 120)	40 (60, 90, 120)	40 (60, 90, 120)	40 (60)	40 (60, 90, 120)	40 (60)	40 (60, 90, 120)	40 (60, 90, 120)	40 (60, 90, 120)	40 (60, 90, 120)	40 (60, 90, 120)	40 (60, 90, 120)	40 (60, 90, 120)	40 (60, 90, 120)	40 (60, 90, 120)	40 (60, 90, 120)	40 (60, 90, 120)
MASCHINENABMESSUNGEN
Breite (mm)	12590	11950	14590	14150	16040	16350	19970	19970	14590	13970	16240	16170	19900	19900	19920	19920	24670	24670	20915	20915	13800	16100	20250
Tiefe (mm)	8565	8810	8565	8810	8565	8810	8565	8565	8790	9260	8790	9260	8790	8790	9390	9390	9390	9390	9390	9390	8600	8600	8600
Höhe (mm)	6730	7700	6730	7700	6730	7700	6730	6730	6730	7700	6730	7700	6730	6730	8080	8080	8080	8080	8080	8080	6750	6750	6750
Gewicht (kg)	65000	70000	68000	68000	71000	71000	77000	77000	82000	82000	86000	86000	94000	94000	112000	112000	120000	120000	130000	130000	53000	58000	73000
