DHF/HFP
Grossvolumiges 5-Achs-Horizontalzentrum für die simultan Bearbeitung grosser Bauteile.
SpezifikationWert
X Achse Verfahrweg 1450 mm
Y Achse Verfahrweg 1200 mm
Z Achse Verfahrweg 1500 mm
X Achse Verfahrweg 1450 mm
Y Achse Verfahrweg 1200 mm
Z Achse Verfahrweg 1500 mm
X Achse Verfahrweg 4200 mm
Y Achse Verfahrweg 1600 mm
Z Achse Verfahrweg 550 mm
ÜBER DIE SERIE

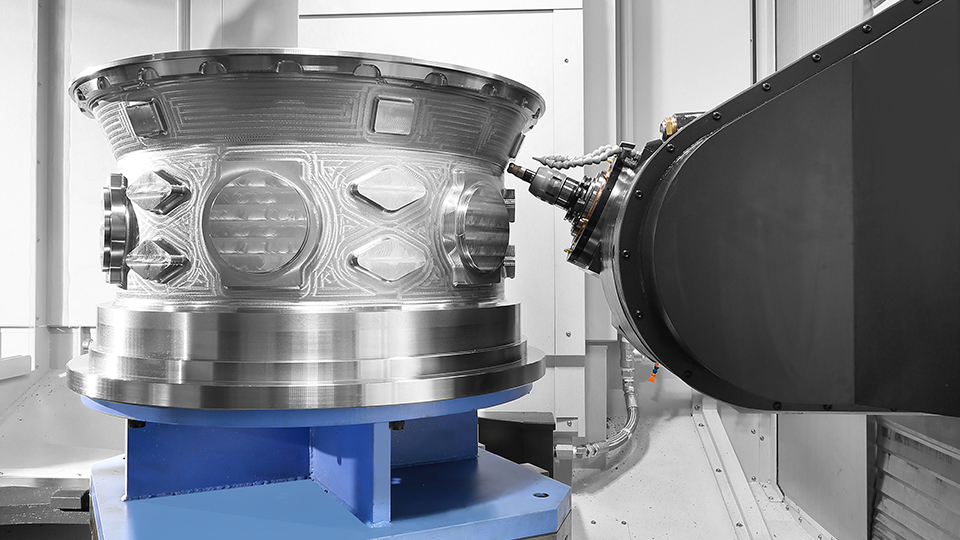

Über die DHF / HFP Serie
Höchste Leistung in der 5-Achs Zerspanung grossvolumiger Bauteile.
Ob riesige Drehmomente oder höchste Drehzahlen gefordert sind, mit der DHF bzw. HFP Serie können wir beiden Bedürfnissen gerecht werden.
Top Leistung auf kompaktem Bauraum und minimaler Stellfläche.
Vollständige Technische Daten
Detaillierter Vergleich aller DHF/HFP-Modelle

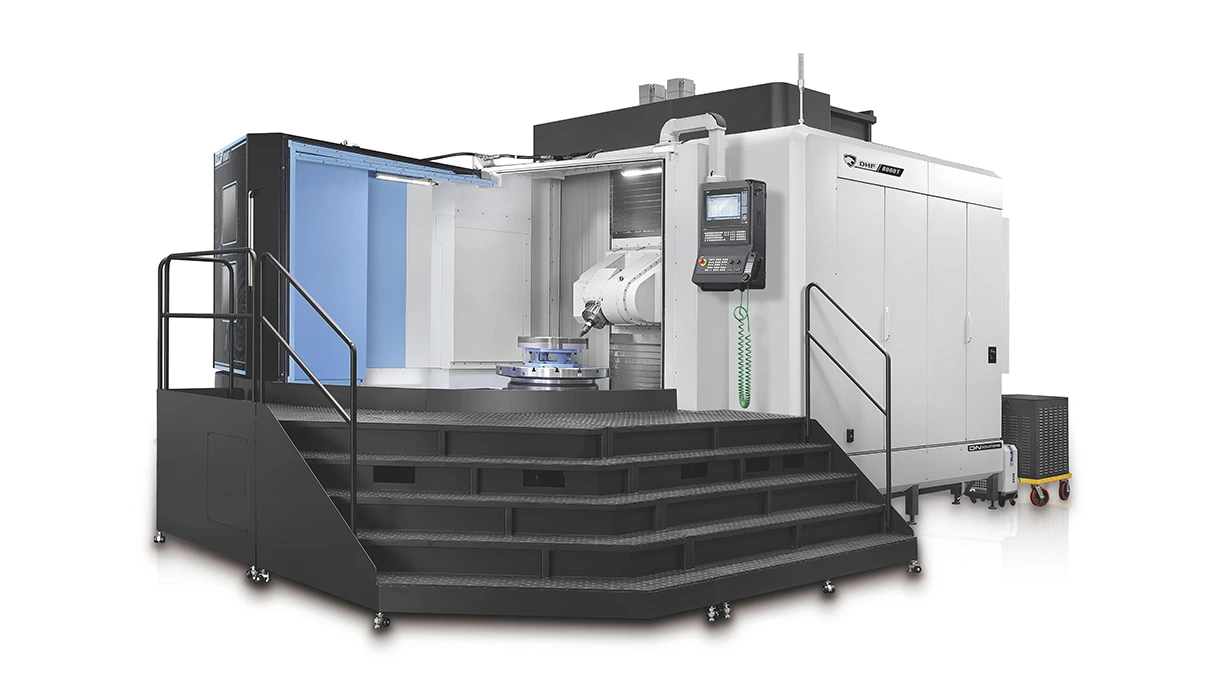

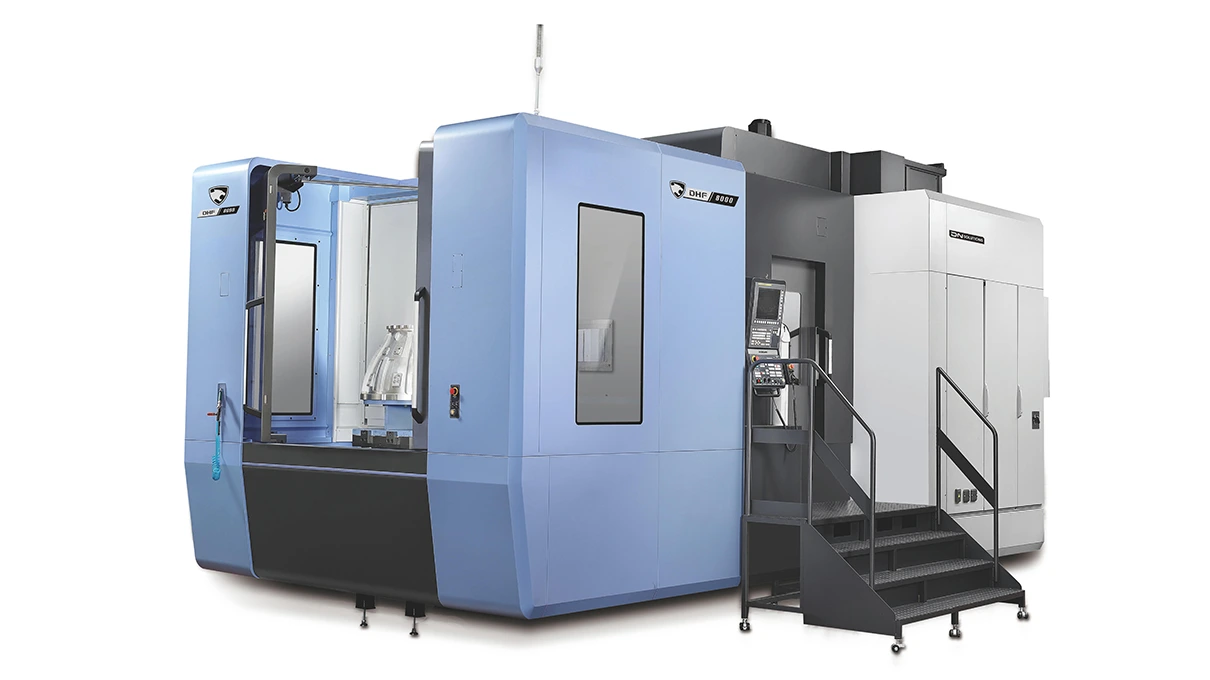

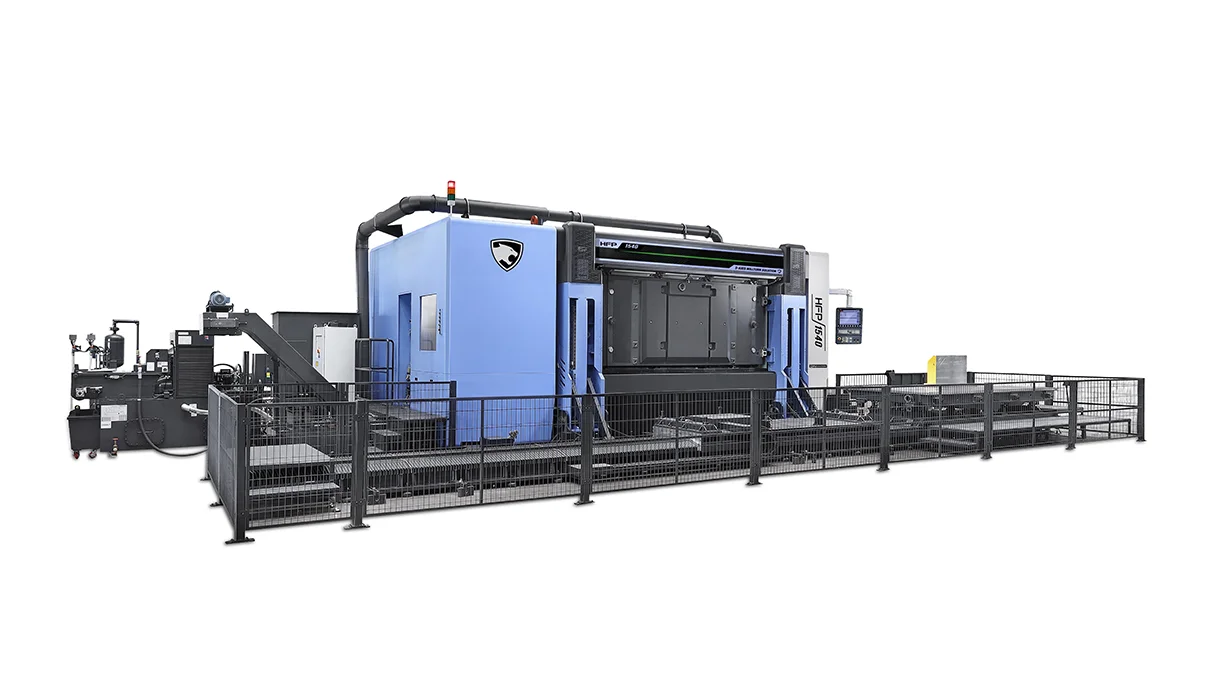

| Spezifikation | DHF 8000 | DHF 8000ST | HFP 1540 |
|---|---|---|---|
| Verfahrwege | |||
| X Achse Verfahrweg (mm) | 1450 | 1450 | 4200 |
| Y Achse Verfahrweg (mm) | 1200 | 1200 | 1600 |
| Z Achse Verfahrweg (mm) | 1500 | 1500 | 550 |
| A-Achse Verfahrweg (°) | +60 / -100 | +60 / -100 | ±110 |
| B-Achse Verfahrweg (°) | 360 | 360 | 360 |
| X Achse Eilgang (m/min) | 40 | 40 | 60 |
| Y-Achse Eilgang (m/min) | 40 | 40 | 40 |
| Z-Achse Eilgang (m/min) | 50 | 50 | 60 |
| A-Achse Eilgang (U/min) | 20 | 20 | 50 |
| B-Achse Eilgang (U/min) | 8 | 500 | 50 |
| Spindel | |||
| Max. Spindeldrehzahl (U/min) | 6000 | 6000 | 30000 |
| Max. Spindelleistung (kW) | 35 | 35 | 90 |
| Max. Spindel Drehmoment (Nm) | 960 | 960 | 50 |
| Werkzeugaufnahme | ISO #50 | HSK-T100 | HSK-A63 |
| Tisch | |||
| Länge (mm) | 800 (Pro Palett) | 1000 (Pro Palett) | 1500 |
| Breite (mm) | 800 (Pro Palett) | 2000 (Pro Palett) | 4000 |
| Max. Werkstückgewicht (kg) | 2000 (Pro Palett) | 2000 (Pro Palett) | 3000 |
| WERKZEUGMAGAZIN | |||
| Anzahl der Werkzeuge | 60 (max. 376) | 60 (max. 376) | 90 (120) |
| MASCHINENABMESSUNGEN | |||
| Breite (mm) | 11835 | 10950 | 18135 |
| Tiefe (mm) | 5830 | 6050 | 8000 |
| Höhe (mm) | 4075 | 4120 | 4250 |
| Gewicht (kg) | 34000 | 34000 | 74200 |
