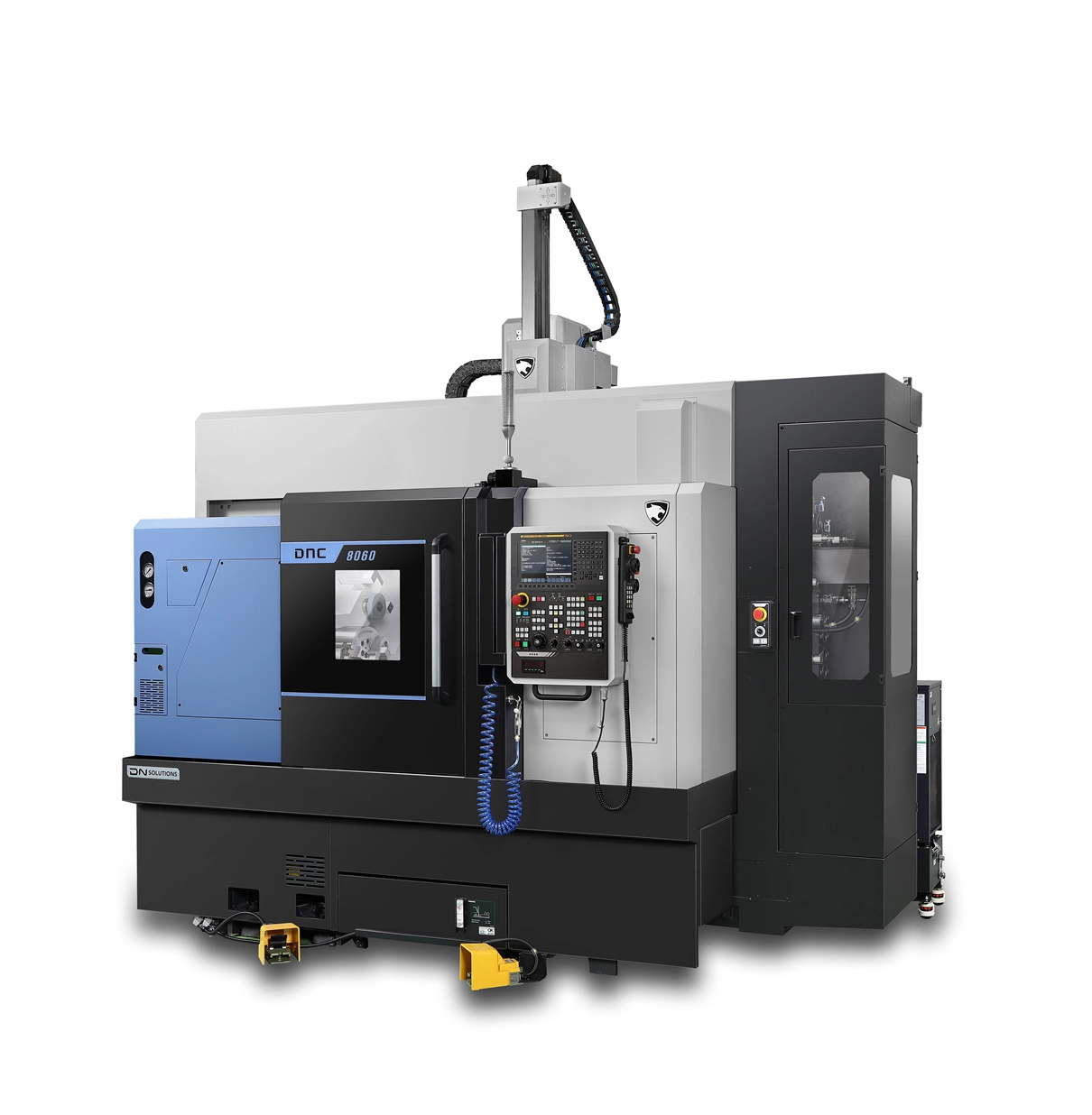

DNC 8060
Horizontales Drehzentrum für die Quarzbearbeitung
SpezifikationWert
Hauptspindel Std Spannfutter12 Zoll
Stangendurchlass Hauptspindel81 mm
Max. Ø Drehdurchmesser810 mm
Maximale Drehlänge120 mm
Vollständige Technische Daten
Detaillierte Auflistung der technischen Daten des DNC 8060 Modells
| Eigenschaft | DNC 8060 |
|---|---|
| KAPAZITÄT | |
| Hauptspindel Std Spannfutter (Zoll) | 12 |
| Stangendurchlass Hauptspindel (mm) | 81 |
| Max. Drehdurchmesser (mm) | 810 |
| Maximale Drehlänge (mm) | 120 |
| VERFAHRWEGE | |
| X Achse Verfahrweg (mm) | 550 |
| Y Achse Verfahrweg (mm) | |
| Z Achse Verfahrweg (mm) | 650 |
| X Achse Eilgang (m/min) | 10 |
| Y-Achse Eilgang (m/min) | |
| Z Achse Eilgang (m/min) | 20 |
| HAUPTSPINDEL | |
| Max. Spindeldrehzahl (U/min) | 500 |
| Max. Spindelleistung (kW) | 14.1 |
| Max. Spindel Drehmoment (Nm) | 269 |
| Gegenspindel | |
| Gegenspindel Std Spannfutter (Zoll) | |
| Stangendurchlass Gegenspindel (mm) | |
| Max. Spindeldrehzahl (U/min) | |
| Max. Spindelleistung (kW) | |
| REVOLVER | |
| Anzahl der Werkzeuge | 8 (40) |
| Rotationswerkzeug (U/min) | |
| Schleifspindel | |
| Max. Spindeldrehzahl (U/min) | 10000 |
| Werkzeugaufnahme | BT40 |
| MASCHINENABMESSUNGEN | |
| Breite (mm) | 2840 |
| Tiefe (mm) | 2043 |
| Höhe (mm) | 2042 |
| Gewicht | 3400 |
