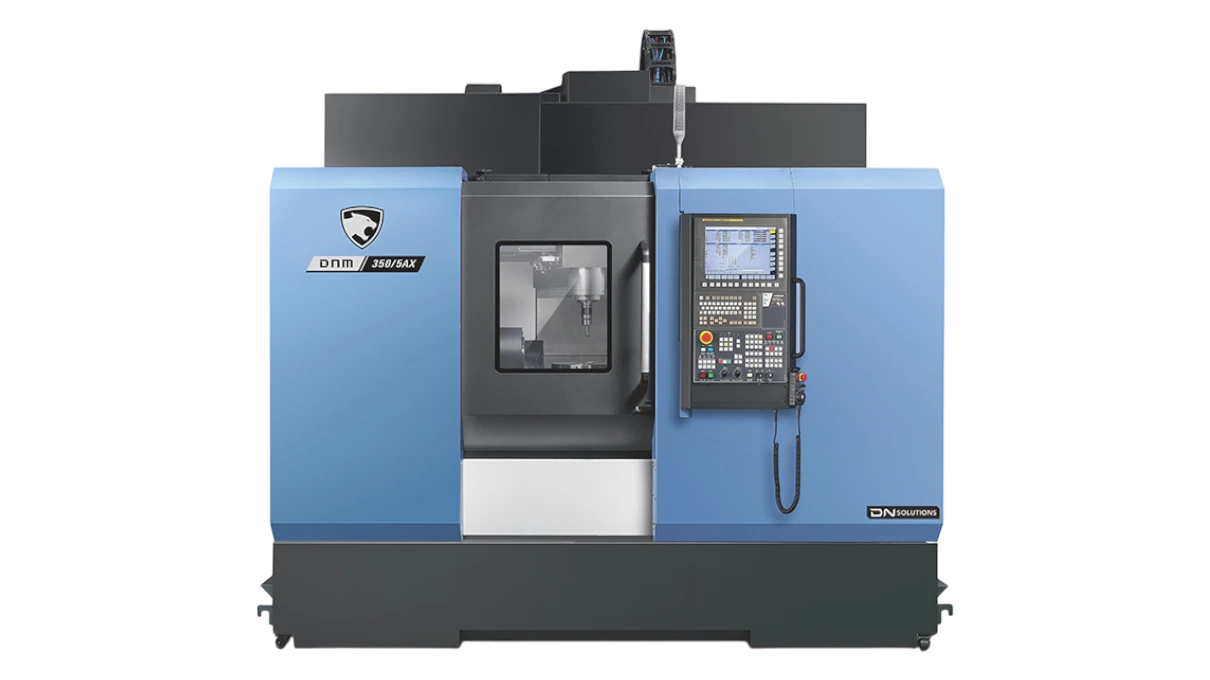

DNM 350/5AX linear
Wenn Sie einen Einstieg in die 5-Achs-Bearbeitung suchen, gibt es keine bessere Wahl als die DNM 5AX Serie. Sie ist kompakt, produktiv und basiert auf der klassischen DNM-Architektur.

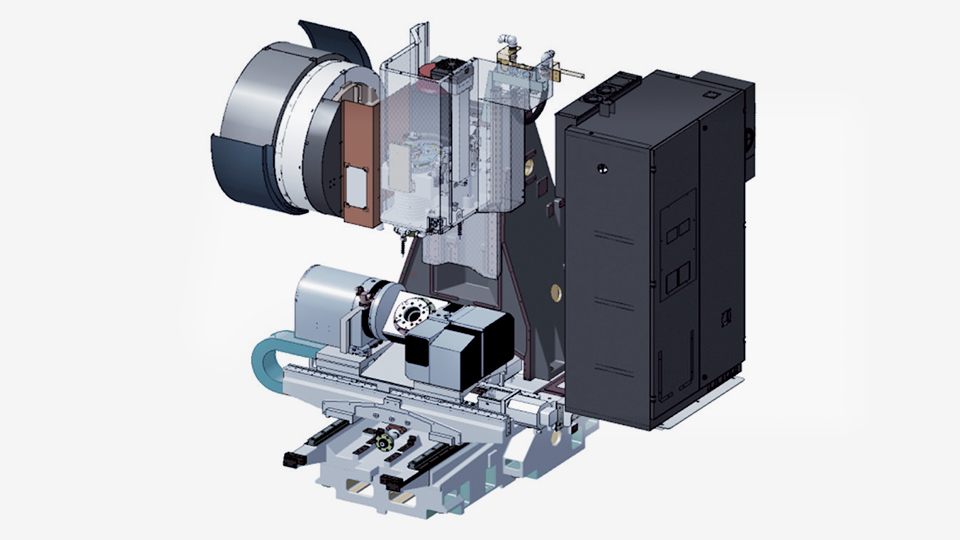

Über die DNM 350/5AX Serie
Wenn Sie zum ersten Mal und in nur einer Aufspannung komplexe Bauteile bearbeiten, werden Sie nie wieder eine andere Methode verwenden wollen. Das liegt daran, dass Sie Zeit und Geld sparen und Bedienfehler vermieden werden können. Diese Vorteile wirken sich sofort auf Ihre Unternehmensabläufe aus. Die DNM 5AX Maschine verfügt über hochsteife Rollenführungen für alle Achsen und bringt Sie schnell und sicher an Ihr Ziel.
Die DNM 5AX Maschine wird mit einem integrierten 5-Achsen-Schwenktisch geliefert. Wählen Sie Ihren Drehtischdurchmesser aus (entweder 200 mm oder 350 mm) und genießen Sie die Produktivitätsmaximierung. Durch die Konstruktion der Maschine um den Schwenktisch herum wird der Bearbeitungsbereich maximiert und ungenutzter Raum minimiert.
Vollständige Technische Daten
Detaillierter Vergleich aller DNM 350/5AX linear Modelle
| Spezifikation | DNM 350/5AX |
|---|---|
| Verfahrwege | |
| X Achse Verfahrweg (mm) | 400 |
| Y Achse Verfahrweg (mm) | 655 |
| Z Achse Verfahrweg (mm) | 500 |
| A-Achse Verfahrweg (°) | 150 |
| C-Achse Verfahrweg (°) | 360 |
| X Achse Eilgang (m/min) | 36 |
| Y-Achse Eilgang (m/min) | 36 |
| Z-Achse Eilgang (m/min) | 30 |
| A-Achse Eilgang (U/min) | 20 |
| C-Achse Eilgang (U/min) | 30 |
| Spindel | |
| Max. Spindeldrehzahl (U/min) | 12000 (20000) |
| Max. Spindelleistung (kW) | 32 |
| Max. Spindel Drehmoment (Nm) | 119 |
| Werkzeugaufnahme | ISO #40 |
| Tisch | |
| Durchmesser (mm) | 350 |
| Max. Werkstückgewicht (kg) | 250 |
| WERKZEUGMAGAZIN | |
| Anzahl der Werkzeuge | 30 (40, 60) |
| MASCHINENABMESSUNGEN | |
| Breite (mm) | 3150 |
| Tiefe (mm) | 3209 |
| Höhe (mm) | 3190 |
| Gewicht (kg) | 8500 |
