DVM

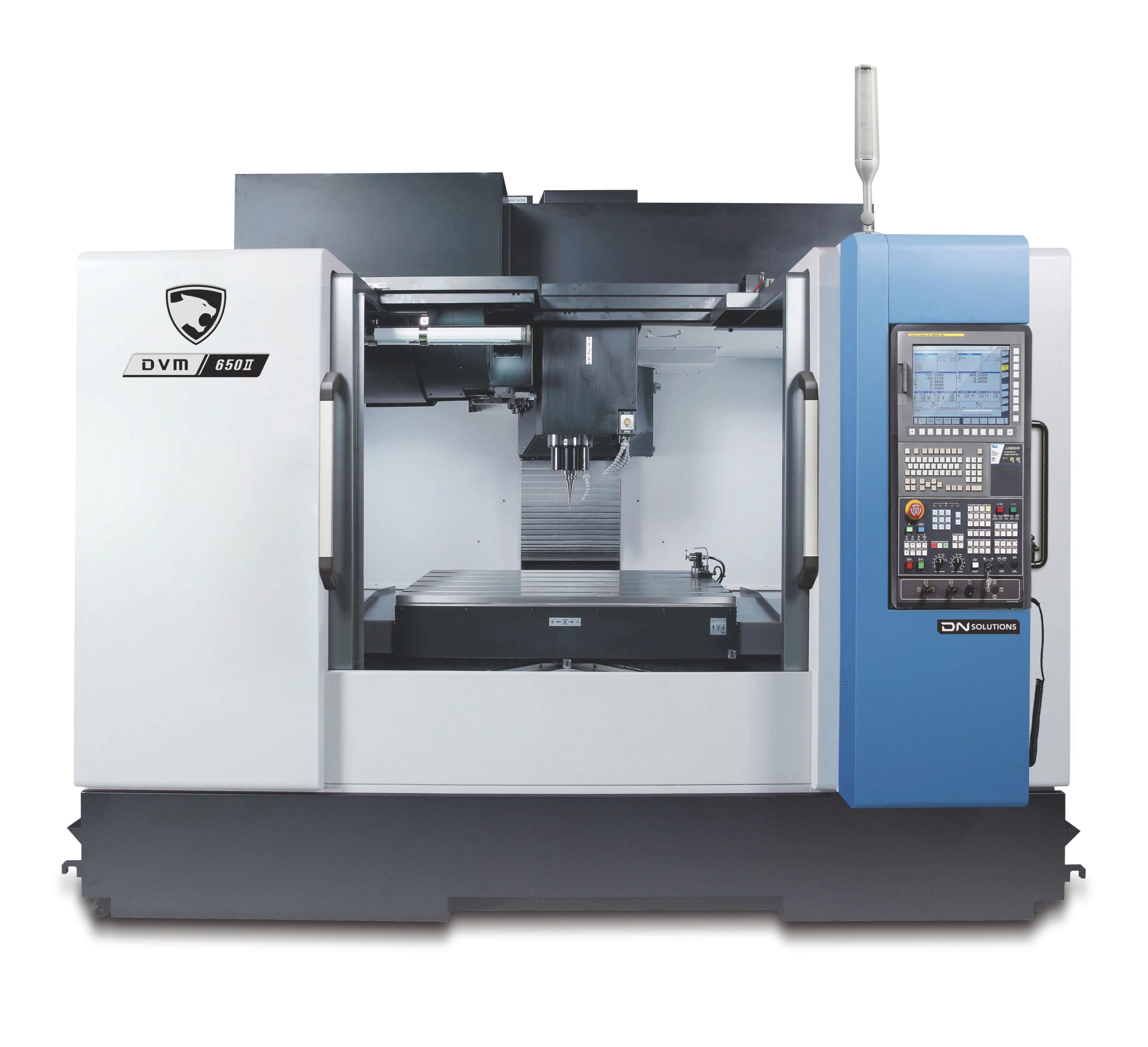

Hochpräzise Vertikal-Bearbeitungszentren für den Formen- und Werkzeugbau Die DVM Serie von DN Solutions bietet hochsteife Bearbeitungszentren, die speziell für die hochproduktive und präzise Bearbeitung von Formen und Werkzeugen konzipiert sind. Ihre leistungsstarken Spindeln ermöglichen sowohl hohe Zerspanungsraten als auch die Schwerzerspanung zäher Materialien, während das erweiterte Türdesign die Zugänglichkeit und Bedienung verbessert.

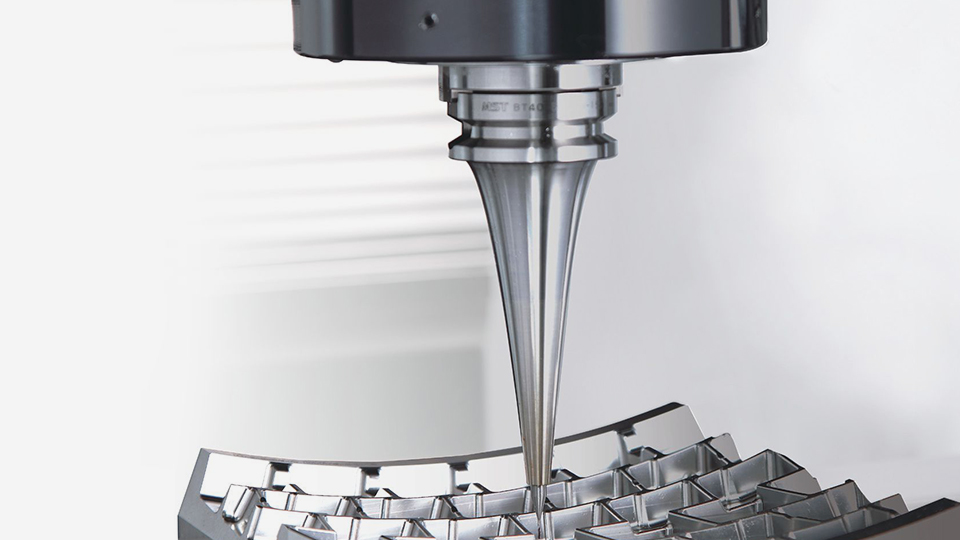

Über die DVM Serie
Eine hochpräzise Kontursteuerung und eine optimierte Vorschubregelung tragen maßgeblich zu hoher Werkstückgenauigkeit und Qualität bei.
Die eingebaute Spindel ist für höchste Geschwindigkeiten ausgelegt, was eine effiziente Bearbeitung von Formen und Werkzeugen ermöglicht.
Die Türbreite wurde erweitert und bietet nun einen bequemen Zugang durch eine zweiflügelige Tür.
Vollständige Technische Daten
Detaillierter Vergleich aller DVM Modelle
| Spezifikation | DVM 500 II | DVM 650 II |
|---|---|---|
| Verfahrwege | ||
| X Achse Verfahrweg (mm) | 1020 | 1270 |
| Y Achse Verfahrweg (mm) | 540 | 670 |
| Z Achse Verfahrweg (mm) | 510 | 625 |
| X Achse Eilgang (m/min) | 30 | 30 |
| Y-Achse Eilgang (m/min) | 30 | 30 |
| Z-Achse Eilgang (m/min) | 30 | 30 |
| Spindel | ||
| Max. Spindeldrehzahl (U/min) | 20000 | 20000 |
| Max. Spindelleistung (kW) | 22 | 22 |
| Max. Spindel Drehmoment (Nm) | 60 | 60 |
| Werkzeugaufnahme | ISO #40 | ISO #40 |
| Tisch | ||
| Länge (mm) | 1200 | 1300 |
| Breite (mm) | 540 | 670 |
| Max. Werkstückgewicht (kg) | 800 | 1000 |
| WERKZEUGMAGAZIN | ||
| Anzahl der Werkzeuge | 30 (40) | 30 (40) |
| MASCHINENABMESSUNGEN | ||
| Breite (mm) | 2464 | 2694 |
| Tiefe (mm) | 3350 | 3350 |
| Höhe (mm) | 2799 | 2917 |
| Gewicht (kg) | 6500 | 8500 |
