Données techniques
Comparaison de tous les modèles Elevate
| Spécifications | E80 | E110 |
|---|---|---|
| Sélection standard de la mémoire | ||
| Dimensions du système (l x h) [mm] | 1.600 x 4.000 | 2.000 x 4.000 |
| Dimensions de la tablette [mm] | 1.200 x 550 (0,66 m²) | 1.600 x 550 (0,88 m²) |
| Charge maximale par tablette [kg] | 300 | 300 |
| Vitesse maximale du convoyeur à plateaux [m/sec.] | 0.4 | 0.4 |
| Grille par emplacement de tablette [mm] | 30 | 30 |
| Hauteur minimale requise dans l’entrepôt par étagère [mm] | 90 | 90 |
| Hauteur maximale du produit [mm] | 300 | 300 |
| Nombre maximal de compartiments dans une trame de 90 mm | 27 | 27 |
| Zone de stockage avec robot 20/35 kg [m²] | environ 6,5 | 8,2 |
| Zone de stockage avec robot 50/70 kg [m²] | environ 6,7 | 8,4 |
| Hauteur du tiroir de chargement [mm] | 1070 | 1070 |
| Hauteur effective de la tablette [mm] | 2430 | 2530 |
| Software [-] | C3 Advanced | C3 Advanced |
| Hauteur de travail de l’écran [mm] | 1500 | 1500 |
Sélection standard de robots
| Sélection de la mémoire par défaut | ||||
| Type de robot | Fanuc M20iD/25 avec détection des collisions | Fanuc M20iD/35 avec détection des collisions | M-710iC/70 avec détection des collisions | R-2000iC/165F avec détection des collisions |
| Charge utile du robot (sans pince) | 25 kg | 35 kg | 70 kg | 165 kg |
| Portée maximale | 1.833 mm | 1.831 mm | 2.050 mm | 2.655 mm |
| Système de changement rapide pour robots | SWS 021 | SWS 021 | NSE 75 | NSE 138 |
| Raccordement électrique [V] | 400 VAC+PE (prise CEE 32A) | 400 VAC+PE (prise CEE 32A) | 400 VAC+PE (prise CEE 32A) | 400 VAC+PE (prise CEE 32A) |
| P [kVA] | 12 | 12 | 17 | 17 |
| I (à 400 V) [A] | 17,5 | 17,5 | 24 | 24 |
| Protection [A] | 25 A | 25 A | 32 A | 32 A |
| Raccordement à l’air comprimé [bar] | 6-8 bar | 6-8 bar | 6-8 bar | 6-8 bar |
| Consommation d’air [l/min] | 400** litres/min | 400** litres/min | 400** litres/min | 400** litres/min |

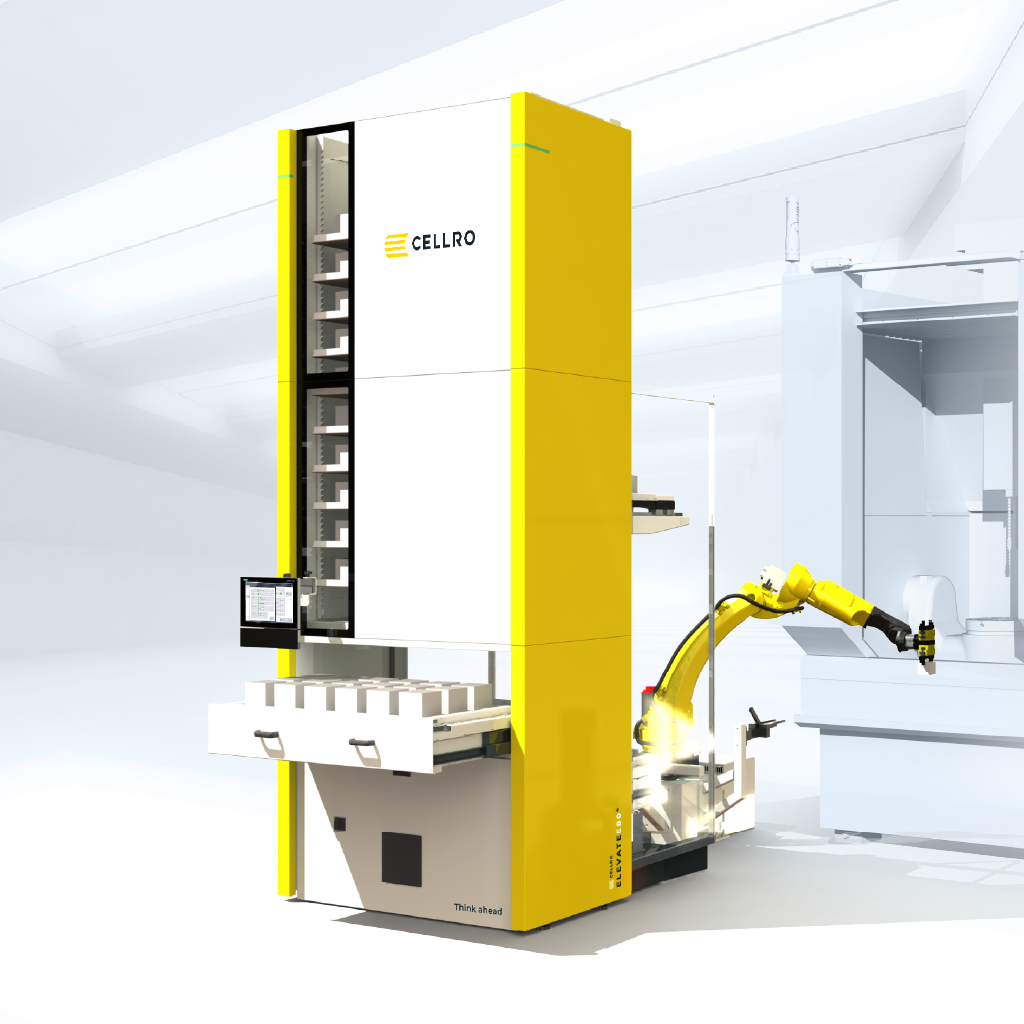

Elevate
Elevate exploite de manière optimale l’espace disponible dans votre atelier de production – Elevate exploite de manière optimale l’espace disponible dans votre atelier de production – en hauteur plutôt qu’en surface. Ce système de stockage intelligent vertical offre la plus grande capacité de stockage de sa catégorie pour un encombrement minimal. Avec jusqu’à 27 plateaux sur une surface au sol de seulement 8 m² et jusqu’à 11,6 m² d’espace de stockage, Elevate s’adapte automatiquement à la hauteur de chaque pièce et exploite efficacement chaque millimètre. Sa grande capacité de stockage permet plus de 72 heures de production sans intervention humaine. Remplissez Elevate à l’avance et laissez votre production tourner de manière fiable pendant la nuit ou le week-end – pour une productivité maximale et des délais d’exécution plus courts.
