ENDURA® PRO LINEAR
Les fraiseuses à banc long FOOKE constituent la solution idéale pour l’usinage précis et efficace de pièces de grande taille et complexes. Grâce à leurs performances élevées, leur polyvalence et leur fiabilité, elles s’imposent dans l’aéronautique et l’aérospatiale, l’industrie ferroviaire et d’autres secteurs de fabrication. Les moteurs linéaires et les systèmes de serrage adaptables garantissent des résultats optimaux, même face aux exigences de fabrication les plus strictes.
SpezifikationWert
Axe Xjus’qu à 60’000 mm
Axe Yjus’qu à 3100 mm
Axe Zjus’qu à 1500 mm
Axe Xjus’qu à 60’000 mm
Axe Y4500 mm
Axe Zjus’qu à 2100 mm
Données techniques
Comparaison de tous les modèles ENDURA LINEAR

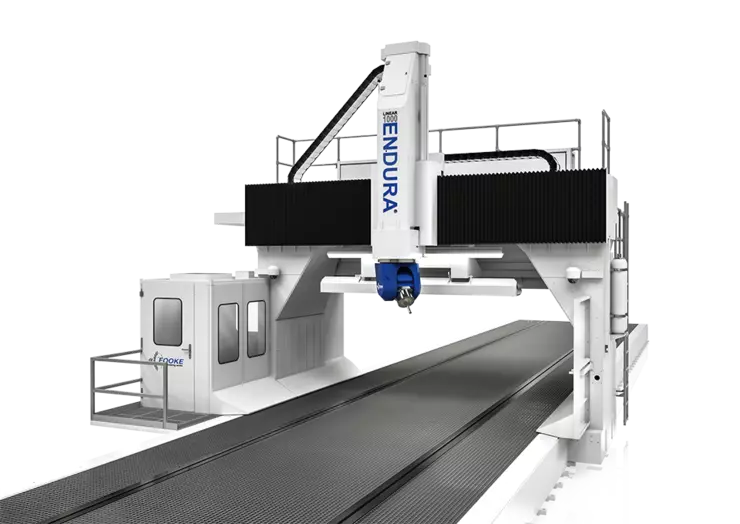

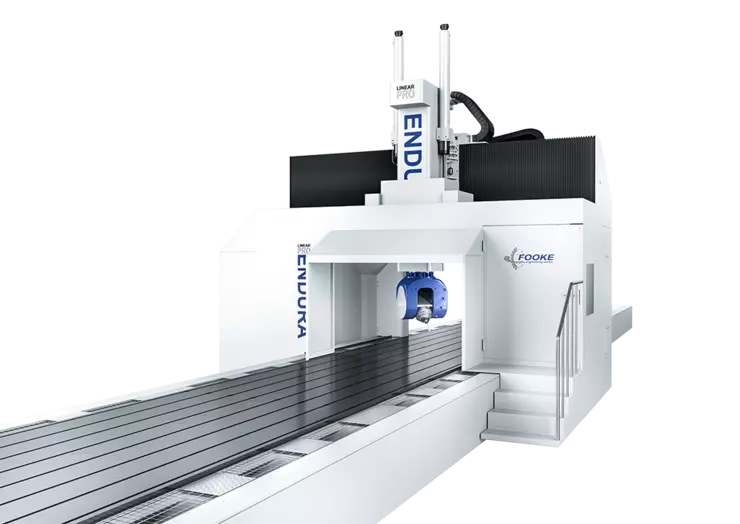

| Spécification | ENDURA® PRO LINEAR | ENDURA® 1000 LINEAR |
|---|---|---|
| Course | ||
| Axe X [mm] | 6000 – 60’000 | 5000 – 60’000 |
| Axe Y [mm] | 1600 / 2400 / 3100 | 4500 |
| Axe Z [mm] | 1100 / 1500 | 1600 / 1900 / 2100 |
| Vitesses d’avance | ||
| Axe X [m/min] | 60 | 55 |
| Axe Y [m/min] | 65 | 65 |
| Axe Z [m/min] | 65 | 65 |
| Précision de positionnement | ||
| Axe X [mm] | 0.030 | 0.015 |
| Axe Y [mm] | 0.020 | 0.015 |
| Axe Z [mm] | 0.015 | 0.015 |
| Ecart de position | ||
| Axe X [mm] | 0.015 | ±0,080 |
| Axe Y [mm] | 0.010 | ±0,030 |
| Axe Z [mm] | 0.010 | ±0,025 |
| Accélération | ||
| Accélération jusqu’à [m/s²] | 3.5 | 5 |
| Têtes de fraisage | ||
| Tête de fraisage Typ | Tête de fraisage 4/11 | Tête de fraisage 4/8/9 |
| Commande CNC | ||
| Heidenhain | ✓ | ✓ |
| Siemens | ✓ | ✓ |
| Fidia | ✓ | ✓ |
Les données de la tête de fraisage
Comparaison de tous les modèles de têtes de fraisage
| Spécification | Tête de fraisage4 | Tête de fraisage 8 | Tête de fraisage9 | Tête de fraisage11 |
|---|---|---|---|---|
| Axe C (axe de rotation de la tête de fraisage) | ||||
| Angle de pivotement [°] | 550 (+/-275) | 550 (+/-275) | 550 (+/-275) | 550 (+/-275) |
| Couple de pivotement [Nm] | 570 | 3000 | 800 | 350 |
| Couple de serrage [Nm] | 3000 | 6000 | 1600 | 840 |
| Vitesse de rotation [°/s] | 360 | 360 | 60 | 300 |
| Accélération axiale [°/s²] | 1200 | 800 | 600 | 600 |
| Précision de positionnement [ »] | 15 » (0,0041) | 15 » (0,0041) | 15 » (0,0041) | 15 » (0,0041) |
| Précision de répétition [ »] | 10 » (0,0027) | 10 » (0,0027) | 10 » (0,0027) | 10 » (0,0027) |
| Axe A (axe de pivotement de la broche) | ||||
| Angle de pivotement [°] | 220 (+/-110) | 220 (+/-110) | 220 (+/-110) | 220 (+/-110) |
| Couple de pivotement [Nm] | 570 | 3000 | 800 | 350 |
| Couple de serrage [Nm] | 2000 | 6000 | 1600 | 840 |
| Vitesse de rotation [°/s] | 360 | 360 | 60 | 300 |
| Accélération axiale [°/s²] | 1200 | 800 | 600 | 600 |
| Précision de positionnement [ »] | 15 » (0,0041) | 15 » (0,0041) | 15 » (0,0041) | 15 » (0,0041) |
| Précision de répétition [ »] | 10 » (0,0027) | 10 » (0,0027) | 10 » (0,0027) | 10 » (0,0027) |
| Données de la broche | ||||
| Porte-outil | HSK-A63 | HSK-A63 / HSK-A100 | HSK-A63 | HSK-A63 |
| Puissance max. [kW] | 42 / 63 | 125 / 63 | 39 / 63 | 20 / 34 |
| Vitesse de rotation max. [tr/min] | 24.000 / 30.000 | 30.000 / 15.000 | 24.000 / 30.000 | 30.000 / 24.000 |
| Couple max. [Nm] | 67 / 31 | 60 / 300 | 32 / 31 | 21,5 / 40 |
