ENDURA® LINEAR Compact
Les fraiseuses 5 axes FOOKE allient une précision maximale, un guidage optimal des mouvements et une dynamique élevée pour les pièces les plus exigeantes. Elles garantissent une qualité de surface optimale tout en améliorant la productivité et la rentabilité dans l’industrie et l’artisanat. En tant que moteur technologique dans le secteur des machines-outils, FOOKE développe en permanence des solutions adaptées aux besoins concrets afin d’offrir des avantages concurrentiels décisifs.
SpezifikationWert
Axe X2700 mm
Axe Yjus’qu à 3000 mm
Axe Z1200 mm
Axe Xjus’qu à 5500 mm
Axe Yjus’qu à 3500 mm
Axe Z1500 mm
Axe Xjus’qu à 5500 mm
Axe Y3500 mm
Axe Z1500 mm
Axe Xjus’qu à 6000 mm
Axe Yjus’qu à 4500 mm
Axe Z1500 mm
Axe Xjus’qu à 30’000 mm
Axe Yjus’qu à 3500 mm
Axe Zjus’qu à 2300 mm
Axe Xjus’qu à 30’000 mm
Axe Yjus’qu à 4500 mm
Axe Zbis 3000 mm
Données techniques
Comparaison de tous les modèles ENDURA

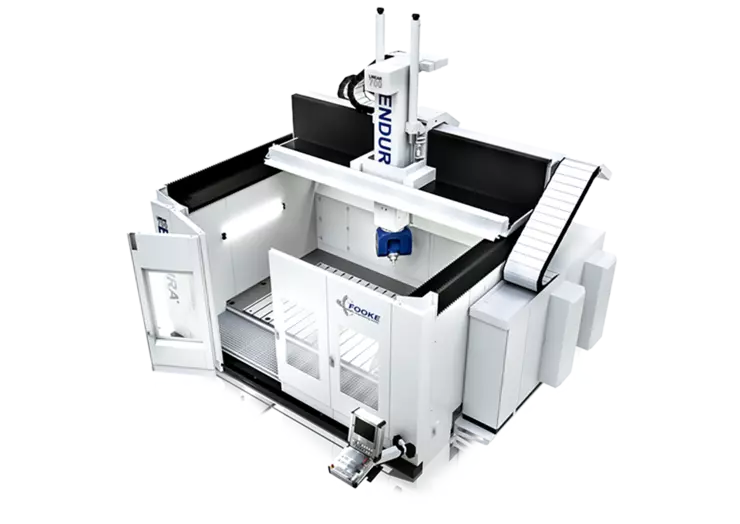

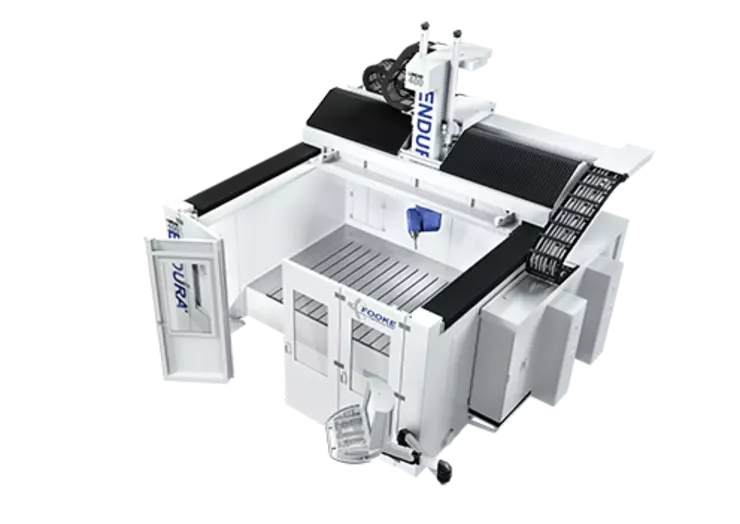

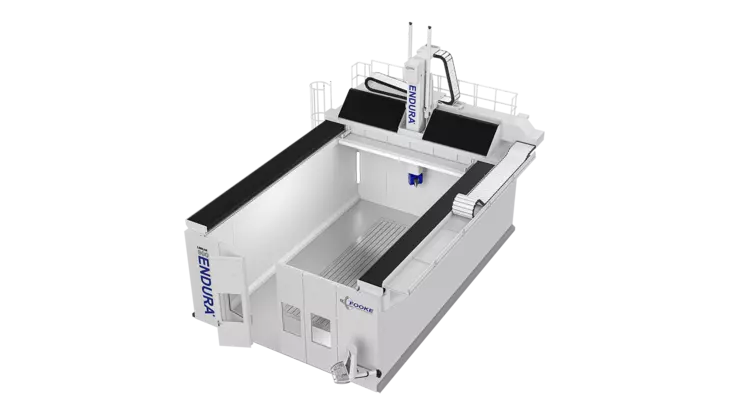

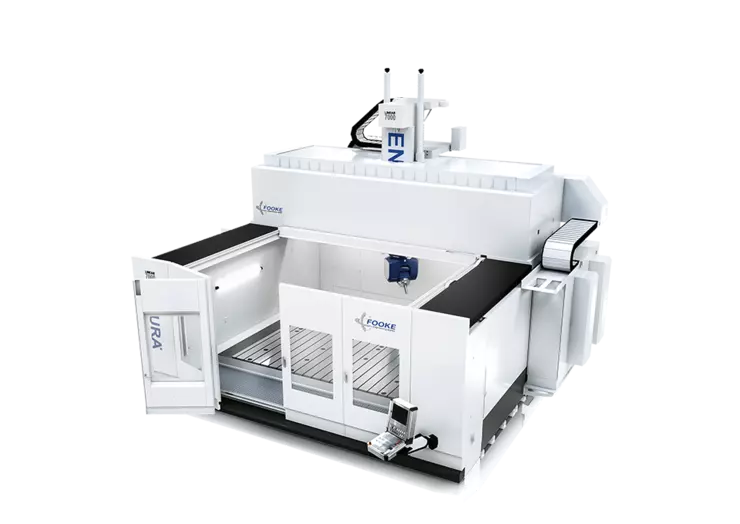

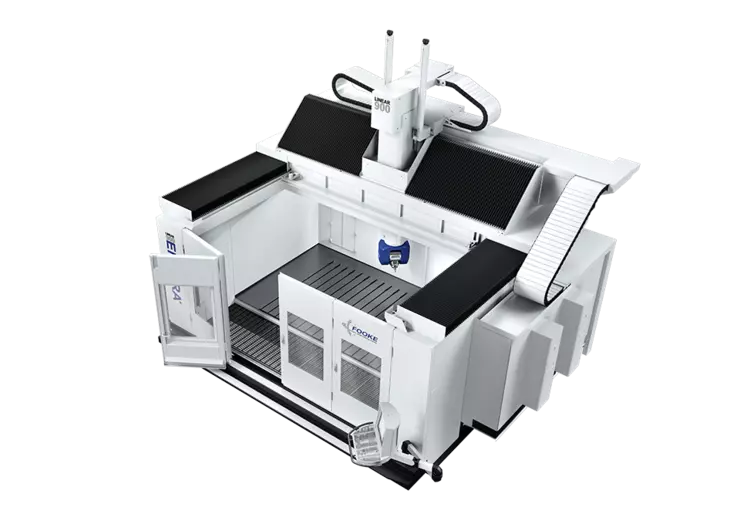

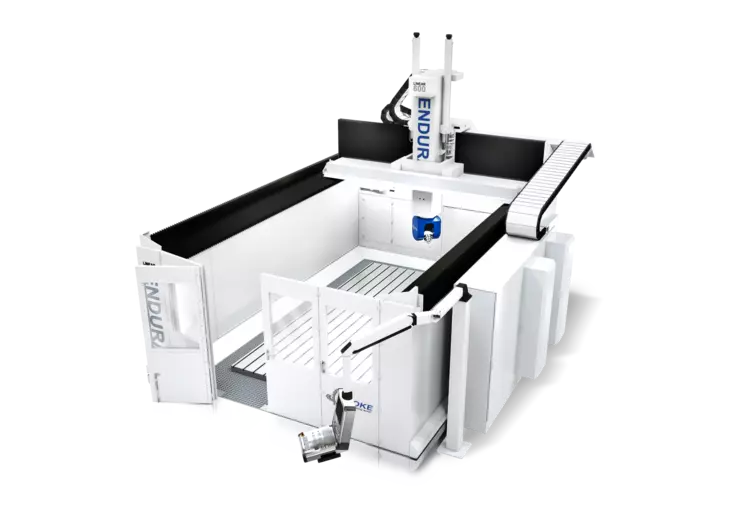

| Spécification | ENDURA® 400LINEAR Compact | ENDURA® 700LINEAR Compact | ENDURA® 900LINEAR Compact | ENDURA® 7000LINEAR Compact | ENDURA® 600LINEAR | ENDURA® 900LINEAR |
|---|---|---|---|---|---|---|
| Course | ||||||
| Axe X [mm] | 2700 | 1500 / 2200 / 4000 / 5500 | 2500 / 4000 / 5500 | 3000 / 4500 / 6000 | 5000 – 30’000 | 3 – 30’000 |
| Axe Y [mm] | 2000 / 3000 | 2000 / 2800 / 3500 | 3500 | 3500 / 4500 | 2800 / 3500 | 3000 / 3500 / 4000 / 4500 |
| Axe Z [mm] | 1200 | 1500 | 1500 | 1500 | 1500 / 2000 / 2300 | 1500 / 2100 / 2500 / 3000 |
| Vitesses d’avance | ||||||
| Axe X [m/min] | 90 | 90 | 65 | 65 | 80 | 65 |
| Axe Y [m/min] | 90 | 90 | 65 | 65 | 80 | 65 |
| Axe Z [m/min] | 80 | 90 | 65 | 65 | 80 | 65 |
| Précision de positionnement | ||||||
| Axe X [mm] | 0.020 | 0.015 | 0.015 | 0.015 | 0.030 | 0.025 |
| Axe Y [mm] | 0.015 | 0.015 | 0.015 | 0.015 | 0.020 | 0.020 |
| Axe Z [mm] | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 |
| Ecart de position | ||||||
| Axe X [mm] | 0.015 | 0.010 | 0.010 | 0.010 | 0.015 | 0.010 |
| Axe Y [mm] | 0.010 | 0.010 | 0.010 | 0.010 | 0.010 | 0.010 |
| Axe Z [mm] | 0.010 | 0.010 | 0.010 | 0.010 | 0.010 | 0.010 |
| Accélération | ||||||
| Accélération jusqu’à [m/s²] | 5 | 5 | 5 | 3 | 3 | 5 |
| Têtes de fraisage | ||||||
| Têtes de fraisageTyp [-] | Têtes de fraisage 10/11 | Têtes de fraisage 4/11/15 | Têtes de fraisage 4/8/12/15 | Têtes de fraisage 8/12 | Têtes de fraisage 4/9/11/15 | Têtes de fraisage 4/8/9/11/12/15 |
| Commande CNC | ||||||
| Heidenhain | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Siemens | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Fidia | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
Données relatives à la tête de fraisage
Comparaison de tous les modèles de têtes de fraisage
| Spécification | Tête de fraisage 4 | Tête de fraisage 8 | Tête de fraisage 9 | Tête de fraisage 10 | Tête de fraisage 11 | Tête de fraisage 12 | Tête de fraisage 15 |
|---|---|---|---|---|---|---|---|
| Axe C (axe de rotation de la tête de fraisage) | |||||||
| Angle de pivotement[°] | 550 (+/-275) | 550 (+/-275) | 550 (+/-275) | 550 (+/-275) | 550 (+/-275) | 550 (+/-275) | 550 (+/-275) |
| Couple de pivotement [Nm] | 570 | 3000 | 800 | 350 | 350 | 2500 | 560 / 1139 |
| Couple de serrage [Nm] | 3000 | 6000 | 1600 | 760 | 840 | 5500 | 3000 |
| Vitesse de rotation [°/s] | 360 | 360 | 60 | 300 | 300 | 360 | 360 |
| Accélération axiale [°/s²] | 1200 | 800 | 600 | 600 | 600 | 1200 | 1200 |
| Précision de positionnement [ »] | 15 » (0,0041) | 15 » (0,0041) | 15 » (0,0041) | 15 » (0,0041) | 15 » (0,0041) | 15 » (0,0041) | 15 » (0,0041) |
| Précision de répétition [ »] | 10 » (0,0027) | 10 » (0,0027) | 10 » (0,0027) | 10 » (0,0027) | 10 » (0,0027) | 10 » (0,0027) | 10 » (0,0027) |
| Axe A (axe de pivotement de la broche) | |||||||
| Angle de pivotement [°] | 220 (+/-110) | 220 (+/-110) | 220 (+/-110) | 220 (+/-110) | 220 (+/-110) | 220 (+/-110) | 220 (+/-120) |
| Couple de pivotement [Nm] | 570 | 3000 | 800 | 350 | 350 | 1100 | 550 / 1100 |
| Couple de serrage [Nm] | 2000 | 6000 | 1600 | 840 | 840 | 6900 | 2160 |
| Vitesse de rotation[°/s] | 360 | 360 | 60 | 300 | 300 | 360 | 360 |
| Accélération axiale [°/s²] | 1200 | 800 | 600 | 600 | 600 | 1200 | 1200 |
| Précision de positionnement [ »] | 15 » (0,0041) | 15 » (0,0041) | 15 » (0,0041) | 15 » (0,0041) | 15 » (0,0041) | 15 » (0,0041) | 15 » (0,0041) |
| Précision de répétition [ »] | 10 » (0,0027) | 10 » (0,0027) | 10 » (0,0027) | 10 » (0,0027) | 10 » (0,0027) | 10 » (0,0027) | 10 » (0,0027) |
| Caractéristiques de la broche | |||||||
| Porte-outil | HSK-A63 | HSK-A63 / HSK-A100 | HSK-A63 | HSK-A63 | HSK-A63 | HSK-A100 | HSK-A63 / HSK-A100 |
| Puissance maximale [kW] | 42 / 63 | 125 / 63 | 39 / 63 | 24 | 20 / 34 | 60 | 45 / 60 |
| Vitesse de rotation max. [1/min] | 24.000 / 30.000 | 30.000 / 15.000 | 24.000 / 30.000 | 21.000 | 30.000 / 24.000 | 15.000 | 20.000 / 24.000 / 16.000 |
| Couple max. [Nm] | 67 / 31 | 60 / 300 | 32 / 31 | 39,1 | 21,5 / 40 | 300 | 130 / 60 / 160 |
