MD Serie
Die MD Serie setzt neue Maßstäbe in Prozessintegration, flexibler Teilefertigung und Linienplanung. Sie ist auf kompakte Linienoperation, Vielseitigkeit und einfache Umrüstungen ausgelegt. In Kombination mit den MW- und MS-Serien ermöglicht die MD Serie die Einrichtung einer schnellen, flexiblen Fertigungslinie. Mit ihrem kompakten Design und der Möglichkeit, fünf Seiten eines Werkstücks ohne Umspannen zu bearbeiten, sowie durch die C-Achse und die Fräsköpfe, die Vorder- und vier Seiten präzise bearbeiten, bietet die MD Serie maximale Flexibilität und Effizienz und ist ideal für moderne Produktionslinien.
SpezifikationWert
Spannfutter Grösse165 (6″) [Opt. 210 (8″)] mm
Anzahl Werkzeuge10
Spannfutter Grösse165 (6″) [Opt. 210 (8″)] mm
Anzahl Werkzeuge10×2
Spannfutter Grösse210 (8″) [Opt. 254 (10″)]
Anzahl Werkzeuge10
Spannfutter Grösse210 (8″) [Opt. 254 (10″)] mm
Anzahl Werkzeuge10×2
Vollständige Technische Daten
Detaillierter Vergleich aller MD Modelle

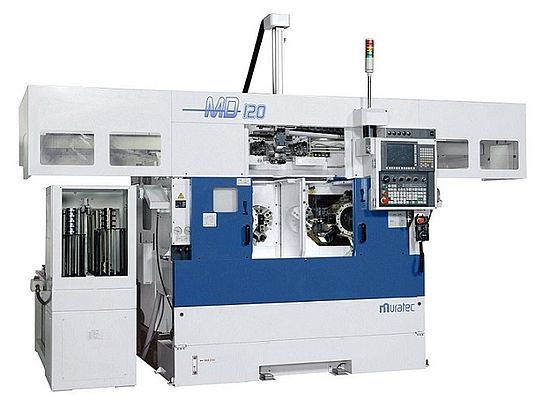

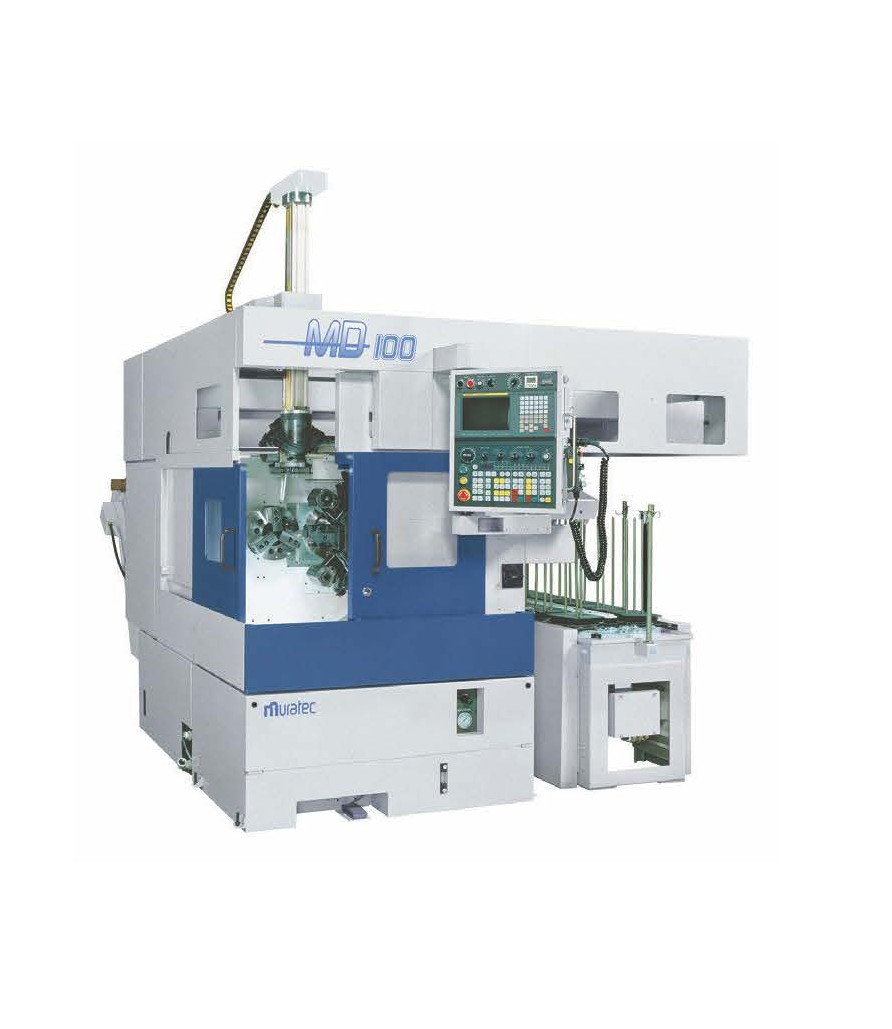

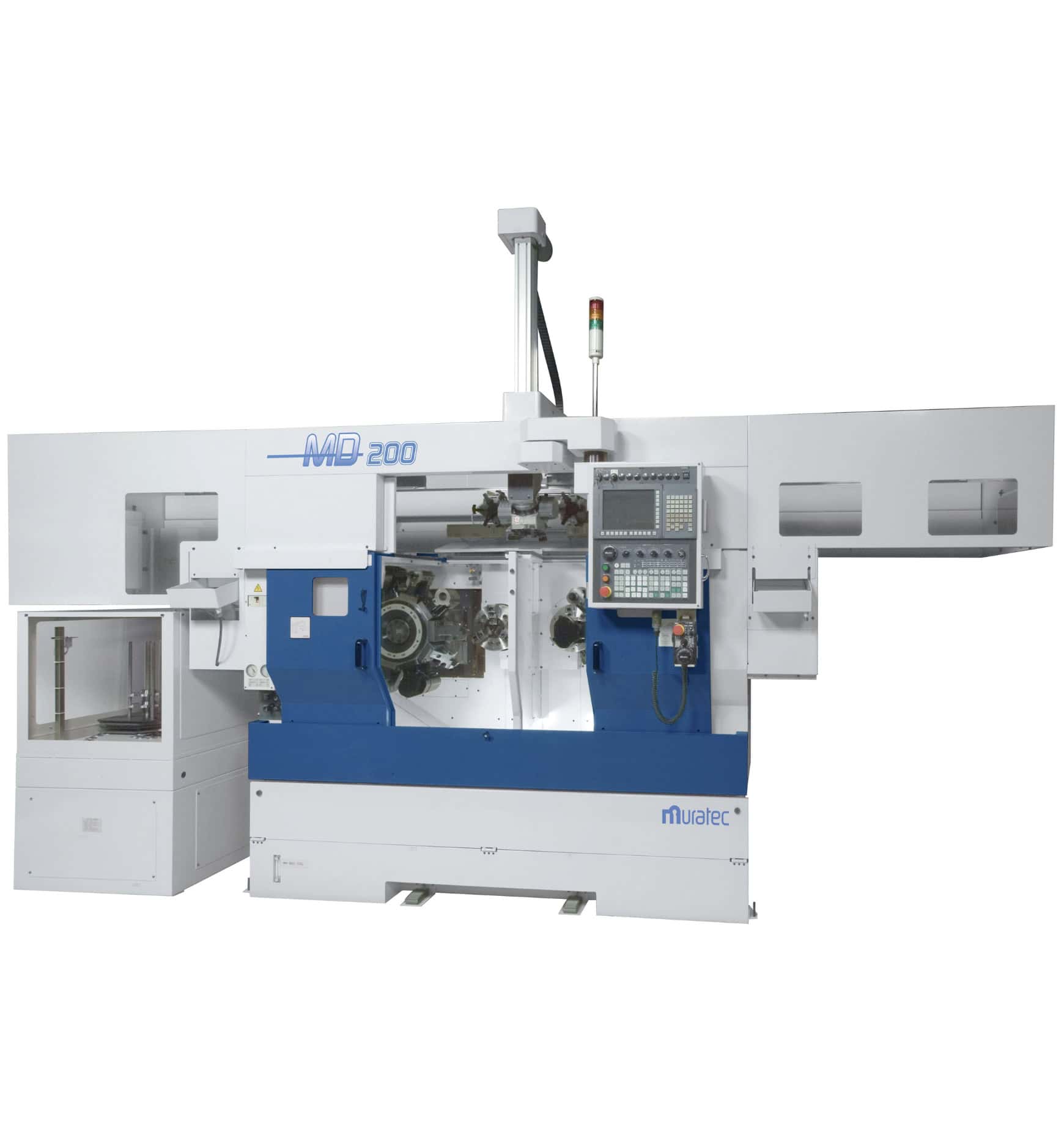

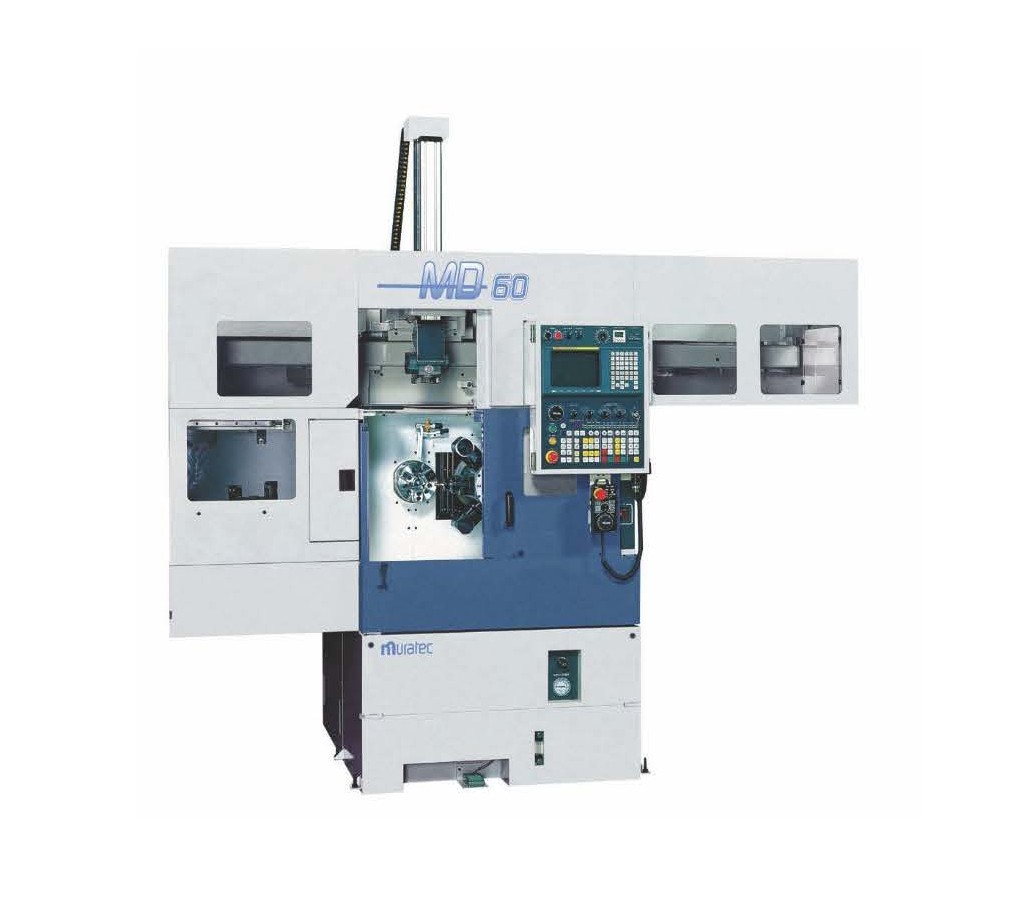

| Spezifikation | MD60 | MD100 | MD120 | MD200 |
|---|---|---|---|---|
| Allgemeine Daten | ||||
| Spannfutter Grösse [mm] | 165 (6″) [Opt. 210 (8″)] | 210 (8″) [Opt. 254 (10″)] | 165 (6″) [Opt. 210 (8″)] | 210 (8″) [Opt. 254 (10″)] |
| Anzahl Werkzeuge [anz.] | 10 | 10 | 10×2 | 10×2 |
| Spindel | ||||
| Anzahl Spindeln [anz.] | 1 | 1 | 2 | 2 |
| Spindelnase | JIS A2-5 | JIS A2-6 | JIS A2-5 | JIS A2-6 |
| Max. Spindel-Drehzahl [1/min] | 3000 / 4500 / 6000 | 2000 | 3000 / 4500 / 6000 | 2000 |
| Max. Spindel-Leistung (AC Motor) [kW] | 7.5 [Opt. 11] | 11 [Opt. 22] | 7.5 [Opt. 11] | 11 [Opt. 22] |
| Angetriebene Werkzeuge | ||||
| Max. Drehzahl Angetr.-Werkzeuge [1/min] | 4000 | 3000 | 4000 | 3000 |
| Max. Leistung [kW] | 2.5 | 4 | 2.5 | 4 |
| Max. Durchmesser der Werkzeuge [mm] | Ø16 (M10) | Ø16 (M16) | Ø16 (M10) | Ø16 (M16) |
| Weiteres | ||||
| Gewicht mit Ladesystem [kg] | 2400 | 4200 | 5000 | 7400 |
| CNC Steuerung | ||||
| FANUC [-] | ✓ | ✓ | ✓ | ✓ |
