MW-EX Serie
CDie MW-EX Serie ist eine Doppelspindel-CNC-Drehmaschine, die für höchste Präzision, Stabilität und Leistung entwickelt wurde. Sie verfügt über verbesserte Hauptspindeln mit hochpräzisen Lagern und einem überarbeiteten Spindelstock für maximale Steifigkeit. Die optimierte Revolverstruktur mit neu positionierter Z-Achsen-Kugelspindel sorgt für eine verbesserte Nachführleistung, während die getrennte Maschinenstruktur durch separate Basis, Abdeckungen, Gantry-Loader und Schaltschrank Vibrationen reduziert und so eine stabile Präzisionsbearbeitung gewährleistet. Die MW-EX Serie vereint Leistung, Genauigkeit und Zuverlässigkeit für anspruchsvolle CNC-Drehbearbeitungen.
SpezifikationWert

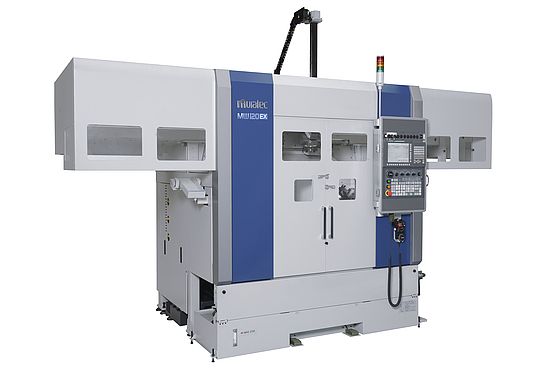

Spannfutter Grösse165 (6″) [Opt. 210 (8″)] mm
WerkzeugsystemWerkzeugrevolver x2
Anzahl Werkzeuge8×2

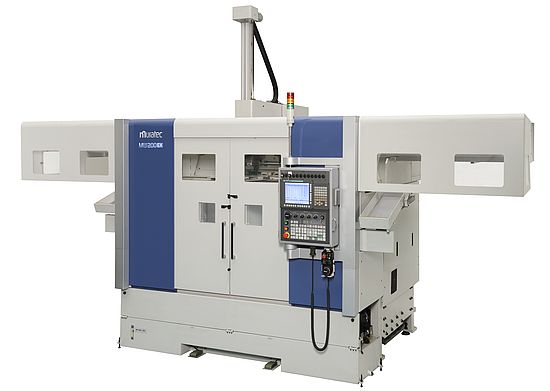

Spannfutter Grösse210 (8″) [Opt. 254 (10″)] mm
WerkzeugsystemWerkzeugrevolver x2
Anzahl Werkzeuge10×2
Vollständige Technische Daten
Detaillierter Vergleich aller MW-EX Modelle
| Spezifikation | MW120 EX | MW200 EX |
|---|---|---|
| Allgemeine Daten | ||
| Spannfutter Grösse [mm] | 165 (6″) [Opt. 210 (8″)] | 210 (8″) [Opt. 254 (10″)] |
| Werkzeugsystem [-] | Werkzeugrevolver x2 | Werkzeugrevolver x2 |
| Anzahl Werkzeuge [anz.] | 8×2 | 10×2 |
| Spindel | ||
| Spindelnase [-] | JIS A2-5 | JIS A2-6 |
| Max. Spindel-Drehzahl [1/min] | 3000 / 4500 / 6000 | 2400 |
| Max. Spindel-Leistung (AC Motor) [kW] | 7.5 | 15 |
| Automatisierung | ||
| Anzahl Gantry Loader [anz.] | 1 | 1 |
| Weiteres | ||
| Gewicht mit Ladesystem [kg] | 4400 | 7200 |
| CNC Steuerung | ||
| FANUC [-] | ✓ | ✓ |
