MW Serie
Die MW Serie Twin Spindle CNC-Drehmaschine von MURATEC vereint präzise Fertigung, hohe Produktivität und flexible Automatisierungslösungen. Als moderne Doppelspindel-Drehmaschine ermöglicht sie sowohl die gleichzeitige Bearbeitung zweier identischer Prozesse als auch die kombinierte erste und zweite Bearbeitung in einem Durchgang. Dank kompakter Bauweise, frontal angeordneter Spindeln und robuster Konstruktion mit quadratischem Schlitten und Revolver lassen sich Rüstzeiten minimieren, Stabilität und Genauigkeit bei Hochgeschwindigkeitsbearbeitung maximieren. Der direkte Fall der Späne unterstützt zudem einen störungsfreien, unbeaufsichtigten Betrieb. Die MW Serie ist die ideale Lösung für Unternehmen, die auf innovative CNC-Technologie, präzise Doppelspindel-Bearbeitung und effiziente Produktionsautomatisierung setzen.
Vollständige Technische Daten
Detaillierter Vergleich aller MW Modelle

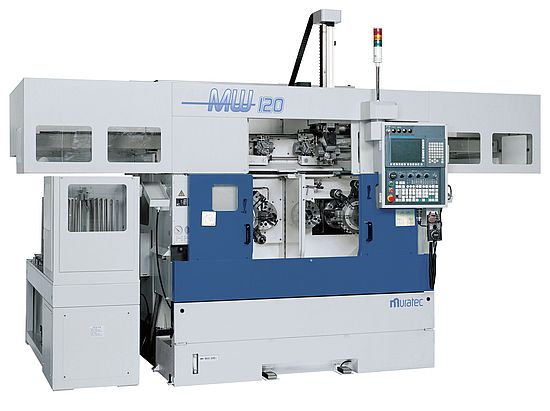

| Spezifikation | MW35 | MW40 | MW50 | MW80 | MW80 Twin-Loader | MW100 / MW100 Twin-Loader | MW120 / MW120 Twin-Loader | MW180 | MW200 | MW200 High Power spindle capacity | MW400 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Allgemeine Daten | |||||||||||
| Spannfutter Grösse [mm] | 110 (4″) [Opt. 135 (5″)] | 110 (4″) [Opt. 135 (5″)] | 165 (6″) | 165 (6″) | 165 (6″) | 165 (6″) | 165 (6″) [Opt. 210 (8″)] | 165 (6″) [Opt. 210 (8″)] | 210 (8″) [Opt. 254 (10″)] | 210 (8″) [Opt. 254 (10″)] | 381 (15″) |
| Werkzeugsystem [-] | Werkzeugplatte x2 (Breite 250mm) | Werkzeugrevolver x2 | Werkzeugplatte x2 (Breite 270mm) | Werkzeugplatte x2 (Breite 370mm) | Werkzeugplatte x2 (Breite 370mm) | Werkzeugrevolver x2 | Werkzeugrevolver x2 | Werkzeugrevolver | Werkzeugrevolver | Werkzeugrevolver | Werkzeugrevolver |
| Anzahl Werkzeuge [anz.] | 4×2 | 10×2 | 4×2 | 4×2 | 4×2 | 8×2 | 8×2 [Opt. 12×2] | 10×2 [Opt. 12×2] | 10×2 [Opt. 12×2] | 10×2 | 8×2 [Opt. 12×2] |
| Spindel | |||||||||||
| Spindelnase [-] | Flach | Flach | Flach | Flach | Flach | JIS A2-5 | JIS A2-5 | JIS A2-6 | JIS A2-6 | JIS A2-8 | JIS A2-11 |
| Max. Spindel-Drehzahl [1/min] | 6000 | 8000 / 10000 | 6000 | 6000 | 6000 | 3000 / 4000 / 6000 | 3000 / 4000 / 6000 | 2400 / 3500 | 2400 / 3500 | 2400 [Opt. 3500] | 3000 [Opt. 3500] |
| Max. Spindel-Leistung (AC Motor) [kW] | 3.7 | 3.7 | 7.5 | 7.5 | 7.5 | 5.5 | 7.5 [Opt. 11] | 11 / 15 | 15 / 22 | 22 [Opt. 30] | 22 [Opt. 30] |
| Automatisierung | |||||||||||
| Anzahl Gantry Loader [anz.] | 1 | 1 | 1 | 2 | 1 / 2 mit Twin-Loader | 1 / 2 mit Twin-Loader | 1 | 1 | 1 | 1 | |
| Weiteres | |||||||||||
| Gewicht mit Ladesystem [kg] | 3000 / 3200 | 3500 | 3500 | 4000 | 4150 | 3500 / 3570 mit Twin-Loader | 4500 / 4610 mit Twin-Loader | 7000 | 7000 | 7000 | 13000 |
| CNC Steuerung | |||||||||||
| FANUC [-] | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
