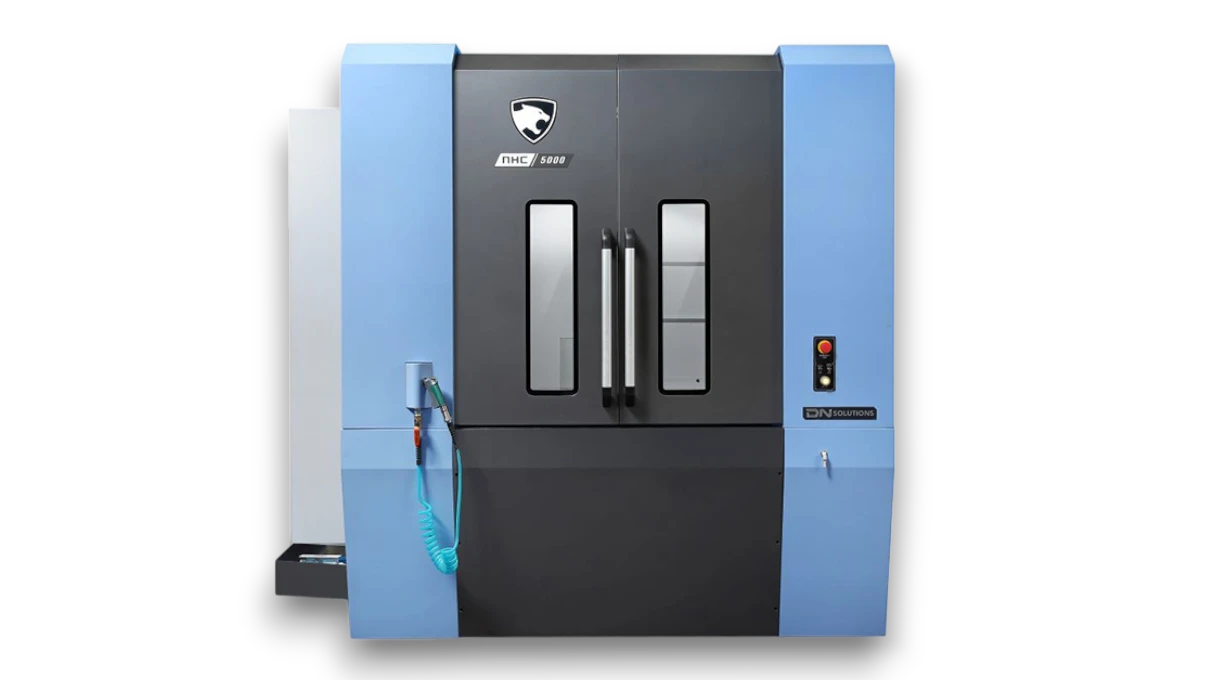

NHC
Die Serie der kompakten Horizontal-Bearbeitungszentren NHC von DN Solutions wurde entwickelt, um höchste Produktivität und Präzision mit einer Reihe praktischer Funktionen zu vereinen. Das innovative und kompakte Design ermöglicht eine flexible und optimale Nutzung der vorhandenen Standfläche in Ihrer Fertigung.
SpezifikationWert
X Achse Verfahrweg600 mm
Y Achse Verfahrweg 560 mm
Z Achse Verfahrweg565 mm
X Achse Verfahrweg 850 mm
Y Achse Verfahrweg 700 mm
Z Achse Verfahrweg 750 mm
ÜBER DIE SERIE

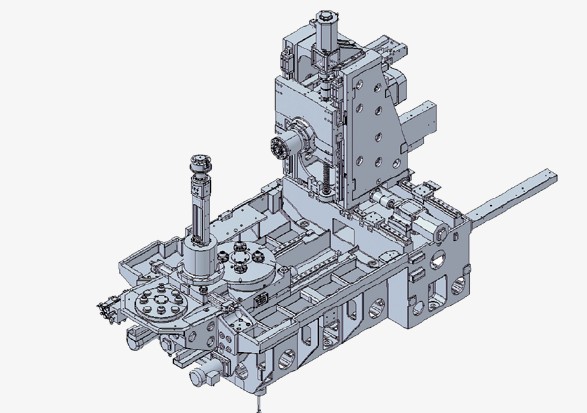

Über die NHC Serie
Erhöhter Benutzerkomfort und Automatisierung. Ein neu gestaltetes Bedienfeld und ein integrierter Paletten-Setup-Schalter verbessern die Ergonomie der Maschine.
Der eingebaute automatische Palettenwechsler mit eigenem Bedienfeld und Steuerungspanel bietet noch mehr Benutzerfreundlichkeit und Effizienz.
Vollständige Technische Daten
Detaillierter Vergleich aller NHC Modelle
| Spezifikation | NHC 4000 | NHC 5000 |
|---|---|---|
| Verfahrwege | ||
| X Achse Verfahrweg (mm) | 600 | 850 |
| Y Achse Verfahrweg (mm) | 560 | 700 |
| Z Achse Verfahrweg (mm) | 565 | 750 |
| X Achse Eilgang (m/min) | 48 | 48 |
| Y-Achse Eilgang (m/min) | 40 | 40 |
| Z-Achse Eilgang (m/min) | 48 | 48 |
| Spindel | ||
| Max. Spindeldrehzahl (U/min) | 15000 | 8000 |
| Max. Spindelleistung (kW) | 18.5 | 18.5 |
| Max. Spindel Drehmoment (Nm) | 117.8 | 353.4 |
| Werkzeugaufnahme | ISO #40 | ISO #40 |
| Tisch | ||
| Länge (mm) | 400 (Pro Palett) | 500 (Pro Palett) |
| Breite (mm) | 400 (Pro Palett) | 500 (Pro Palett) |
| Max. Werkstückgewicht (kg) | 400 (Pro Palett) | 500 (Pro Palett) |
| WERKZEUGMAGAZIN | ||
| Anzahl der Werkzeuge | 40 (60, 80, 120) | 40 (60, 80, 120) |
| MASCHINENABMESSUNGEN | ||
| Breite (mm) | 5356 | 5940 |
| Tiefe (mm) | 2259 | 2678 |
| Höhe (mm) | 2760 | 3017 |
| Gewicht (kg) | 11000 | 12500 |
