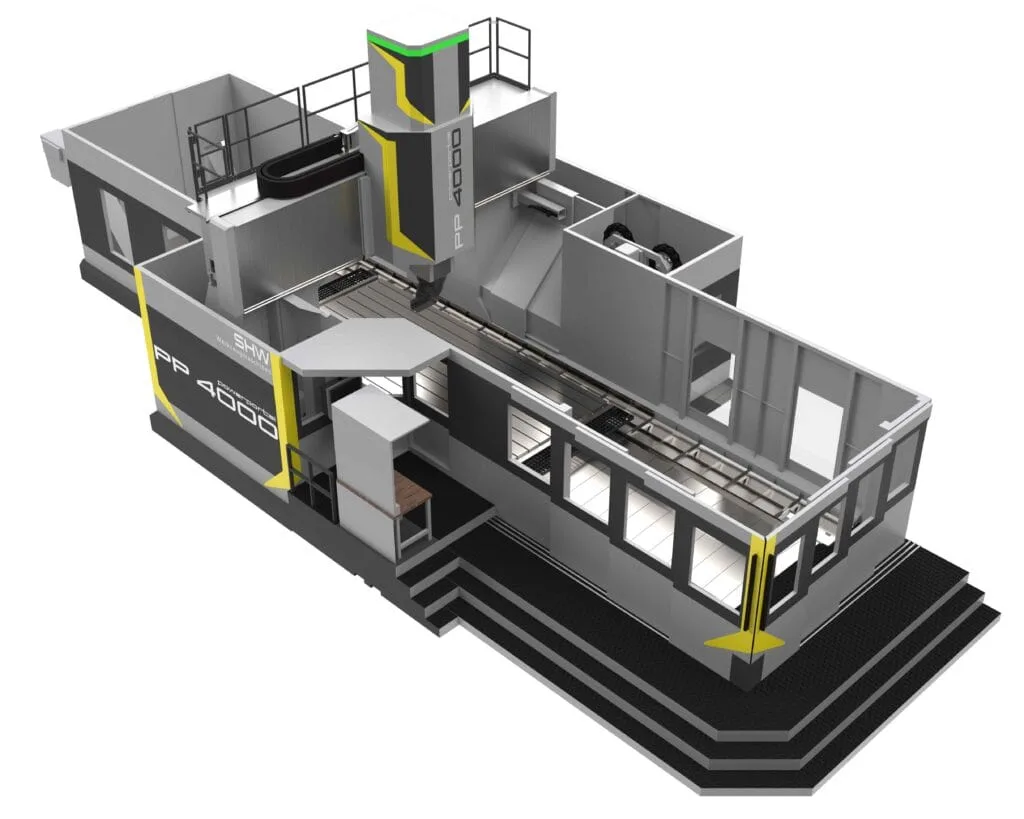

PowerPortal 4000
La machine à portique PowerPortal 4000 associe la puissance d’une machine à montant mobile à la précision d’une machine à portique. Sa conception innovante permet un usinage précis des pièces en position de montage ainsi qu’un usinage efficace sur 5 faces. Elle améliore ainsi la précision et l’efficacité, établissant de nouvelles références dans le domaine des technologies de fabrication modernes.
SpezifikationWert
X-Achsebis 7000 mm
Y-Achsebis 4600 mm
Z-Achse1600 mm
Caractéristiques techniques complètes
Comparatif détaillé de tous les modèles PowerPortal 4000
| Spécification | PowerPortal 4000 |
|---|---|
| Courses | |
| X-Achse [mm] | 4000 – 7000 |
| Y-Achse [mm] | 3100 – 4600 |
| Z-Achse [mm] | 1600 |
| Vitesses d’avance | |
| X-Achse [m/min] | ≤ 32 |
| Y-Achse [m/min] | ≤ 40 |
| Z-Achse [m/min] | ≤ 40 |
| Accélération | |
| X- und Z-Achse [m/sek²] | 3,5 |
| Y-Achse [m/sek²] | 4 |
| Table de machine | |
| Tischbreite [mm] | 2000 / 2500 |
| Tischlänge [mm] | 4000 / 5000 / 6000 / 7000 |
| Beladung [kg] | ≤ 25’000 |
| Entraînement principal des têtes de fraisage universelle | |
| Leistung [kW] | 50 / 75 |
| Drehzahlbereich [1/min] | 8000 |
| A-Achse (Orthogonal Fräskopf) [grad °] | A: ±90° (1°/0,01° Teilung |
| C-Achse (Orthogonal Fräskopf) [grad °] | C: ±180° (1°/0,01° Teilung) |
| A-Achse (Diagonal 45° Fräskopf) [grad °] | A: ±180° (1°/0,01° Teilung) |
| C-Achse (Diagonal 45° Fräskopf) [grad °] | C: ±180° (1°/0,01° Teilung) |
| Entraînement principal des têtes de fraisage à fourche Kessler | |
| Leistung [kW] | 56 / 70 |
| Drehzahlbereich [1/min] | 18’000 |
| A-Achse (Kessler Gabelkopf) [grad °] | A: ±105° stufenlos |
| C-Achse (Kessler Gabelkopf) [grad °] | C: ±200° stufenlos |
| Magasin d’outils | |
| Werkzeugspeicher [Plätze] | 48-120 |
| Systèmes de commande | |
| Heidenhain [-] | ✓ |
| Siemens [-] | ✓ |
