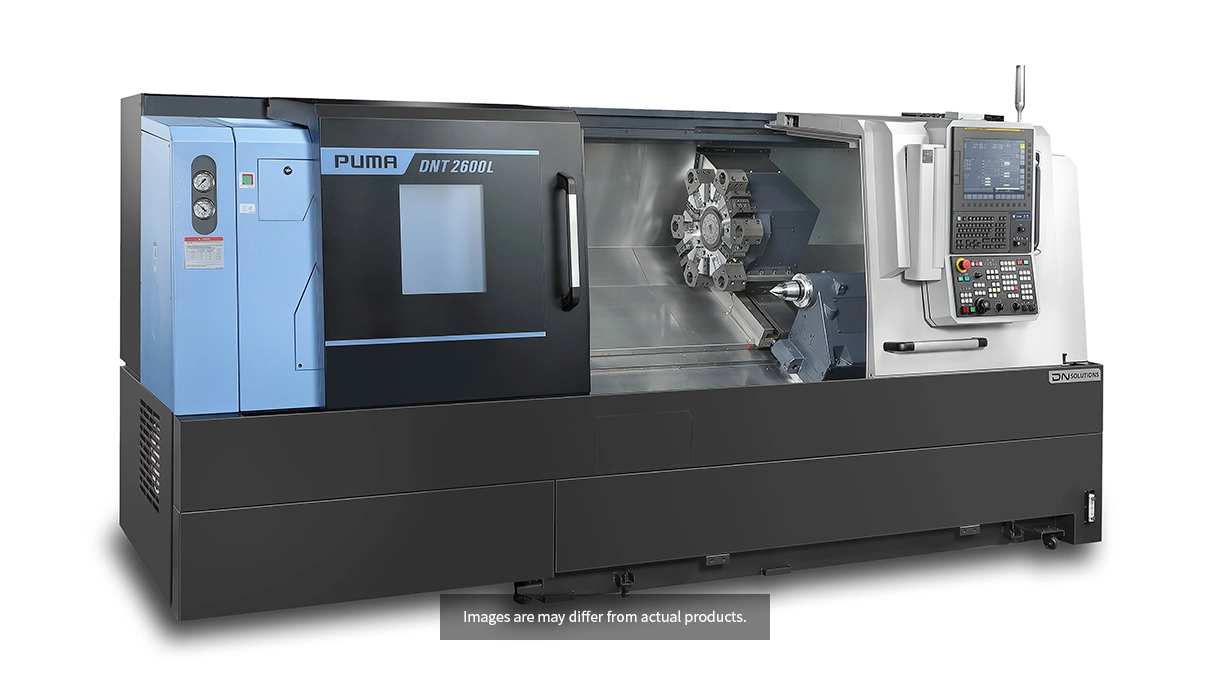

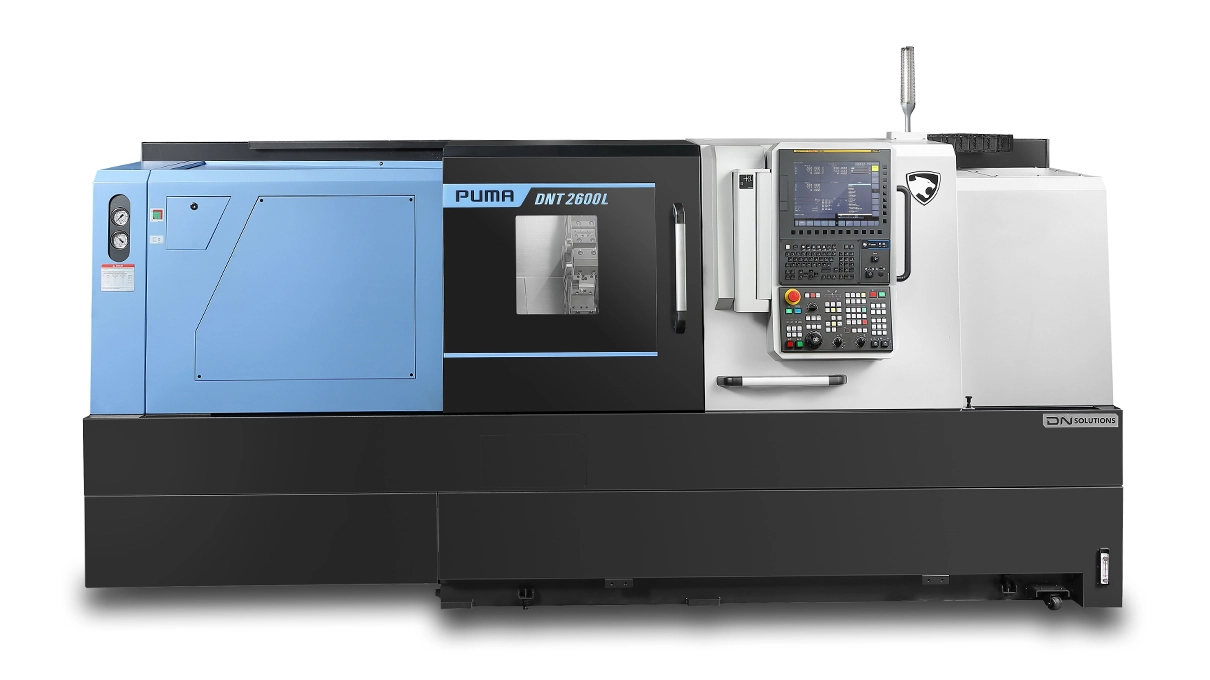

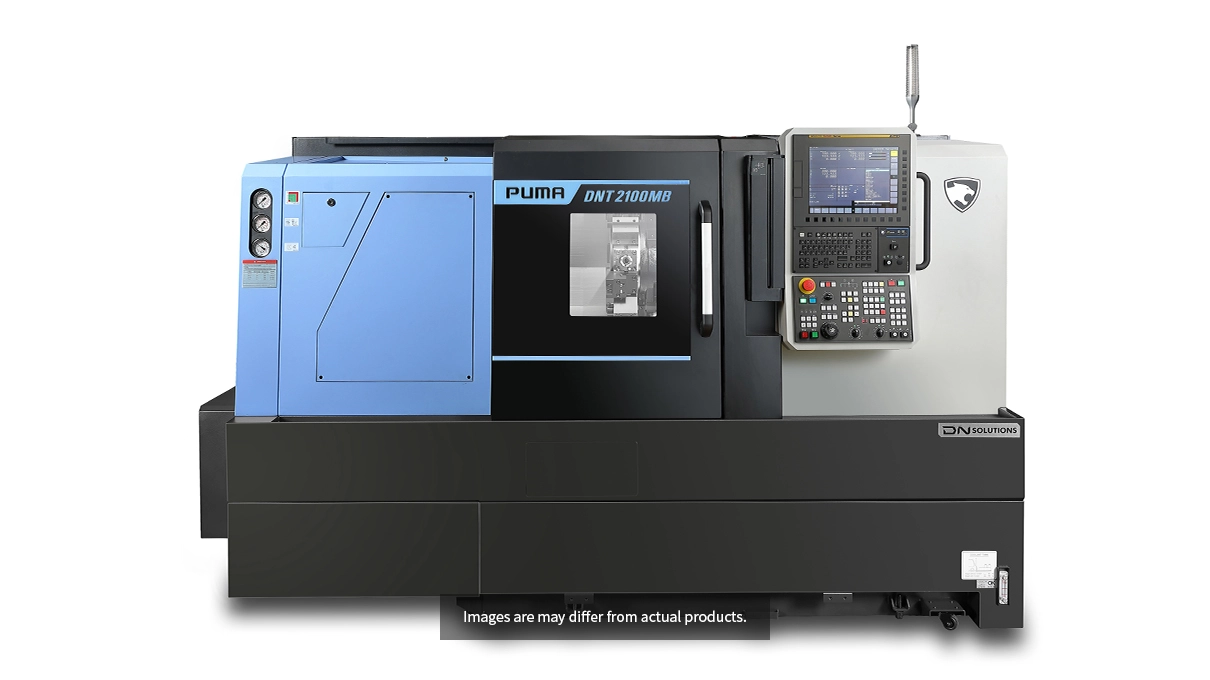

PUMA DNT
8/10-Zoll Global-Standard-Drehzentren
SpezifikationWert
Hauptspindel Std Spannfutter8 Zoll
Stangendurchlass Hauptspindel67 mm
Max. Ø Drehdurchmesser400 mm
Maximale Drehlänge562 mm
Hauptspindel Std Spannfutter10 Zoll
Stangendurchlass Hauptspindel81 mm
Max. Ø Drehdurchmesser400 mm
Maximale Drehlänge550 mm
Hauptspindel Std Spannfutter10 Zoll
Stangendurchlass Hauptspindel81 mm
Max. Ø Drehdurchmesser460 mm
Maximale Drehlänge658 mm
Hauptspindel Std Spannfutter10 Zoll
Stangendurchlass Hauptspindel81 mm
Max. Ø Drehdurchmesser460 mm
Maximale Drehlänge1078 mm
Vollständige Technische Daten
Detaillierter Vergleich aller PUMA DNT2100 Modelle
| Eigenschaft | PUMA DNT2100 | PUMA DNT2100B | PUMA DNT2600 | PUMA DNT2600L |
|---|---|---|---|---|
| KAPAZITÄT | ||||
| Hauptspindel Std Spannfutter (Zoll) | 8 | 10 | 10 | 10 |
| Stangendurchlass Hauptspindel (mm) | 67 | 81 | 81 | 81 |
| Max. Drehdurchmesser (mm) | 400 | 400 | 460 | 460 |
| Maximale Drehlänge (mm) | 562 | 550 | 658 | 1078 |
| VERFAHRWEGE | ||||
| X Achse Verfahrweg (mm) | 230 | 230 | 260 | 260 |
| Y Achse Verfahrweg (mm) | ||||
| Z Achse Verfahrweg (mm) | 580 | 580 | 680 | 1100 |
| X Achse Eilgang (m/min) | 24 | 24 | 24 | 24 |
| Y-Achse Eilgang (m/min) | ||||
| Z Achse Eilgang (m/min) | 30 | 30 | 30 | 30 |
| HAUPTSPINDEL | ||||
| Max. Spindeldrehzahl (U/min) | 4500 | 3500 | 3500 | 3500 |
| Max. Spindelleistung (kW) | 18.5/15 | 18.5 | 26 | 26 |
| Max. Spindel Drehmoment (Nm) | 328 | 403 | 735 | 735 |
| Gegenspindel | ||||
| Gegenspindel Std Spannfutter (Zoll) | ||||
| Stangendurchlass Gegenspindel (mm) | ||||
| Max. Spindeldrehzahl (U/min) | ||||
| Max. Spindelleistung (kW) | ||||
| REVOLVER | ||||
| Anzahl der Werkzeuge | 12 | 10 | 10 | 10 |
| Rotationswerkzeug (U/min) | ||||
| Schleifspindel | ||||
| Max. Spindeldrehzahl (U/min) | ||||
| Werkzeugaufnahme | ||||
| MASCHINENABMESSUNGEN | ||||
| Breite (mm) | 2945 | 2945 | 3355 | 3800 |
| Tiefe (mm) | 1664 | 1664 | 1729 | 1839 |
| Höhe (mm) | 1780 | 1780 | 1780 | 1780 |
| Gewicht | 3700 | 3800 | 4300 | 4900 |
