SVM
Leichte und Schnelle Vertikal-Bearbeitungszentren. DN Solutions präsentiert mit der SVM Serie eine neue Generation leichter und schneller vertikaler Bearbeitungszentren. Diese Maschinen sind speziell auf agile Arbeitsanforderungen zugeschnitten bei einem interessanten Preis- Leistungsverhältnis.

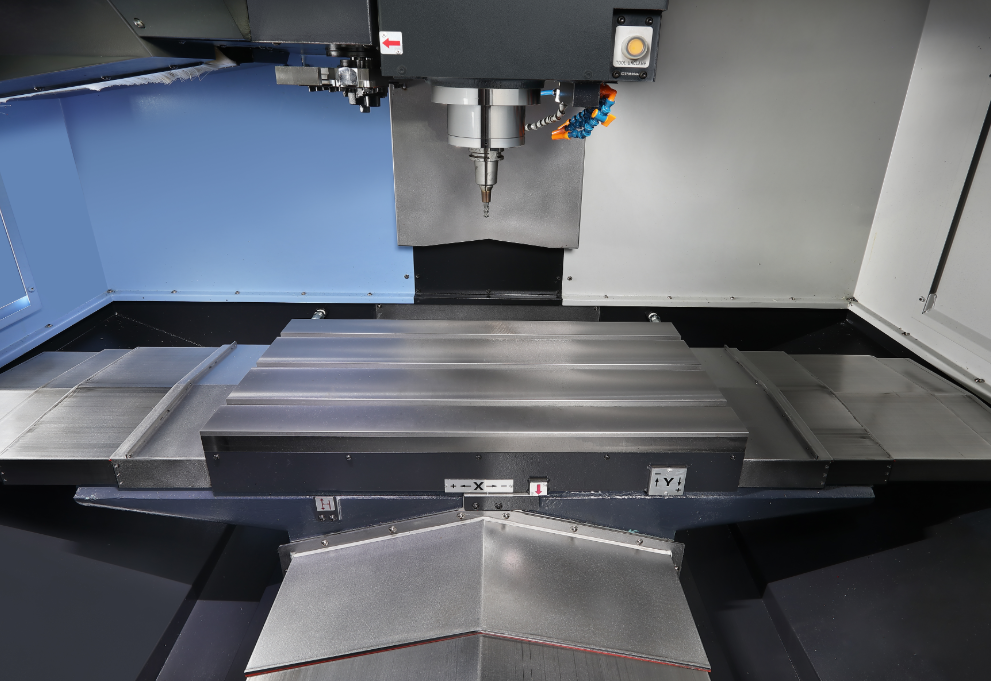

Über die SVM Serie
Das vertikale Bearbeitungszentrum der SVM-Serie wurde entwickelt, um der gestiegenen Nachfrage nach der Bearbeitung von Aluminium-Druckgussteilen in der Automobil- und IT-Industrie gerecht zu werden. Darüber hinaus eignet es sich für die allgemeine, leichte Bearbeitung von Stahlteilen. Die Maschinenleistung wurde optimiert, um kürzere Zykluszeiten zu erzielen. Dies wird durch die Verbesserung der Beschleunigungs- und Verzögerungszeiten der X-, Y- und Z-Achse sowie der Spindel erreicht, wodurch die Leerlaufzeiten reduziert werden. Um eine Maschine zu entwickeln, die ein breites Teilespektrum bearbeiten kann, hat DN Solutions eine Maschine mit dem größten Bearbeitungsbereich ihrer Klasse geschaffen.
Vollständige Technische Daten
Detaillierter Vergleich aller SVM Modelle

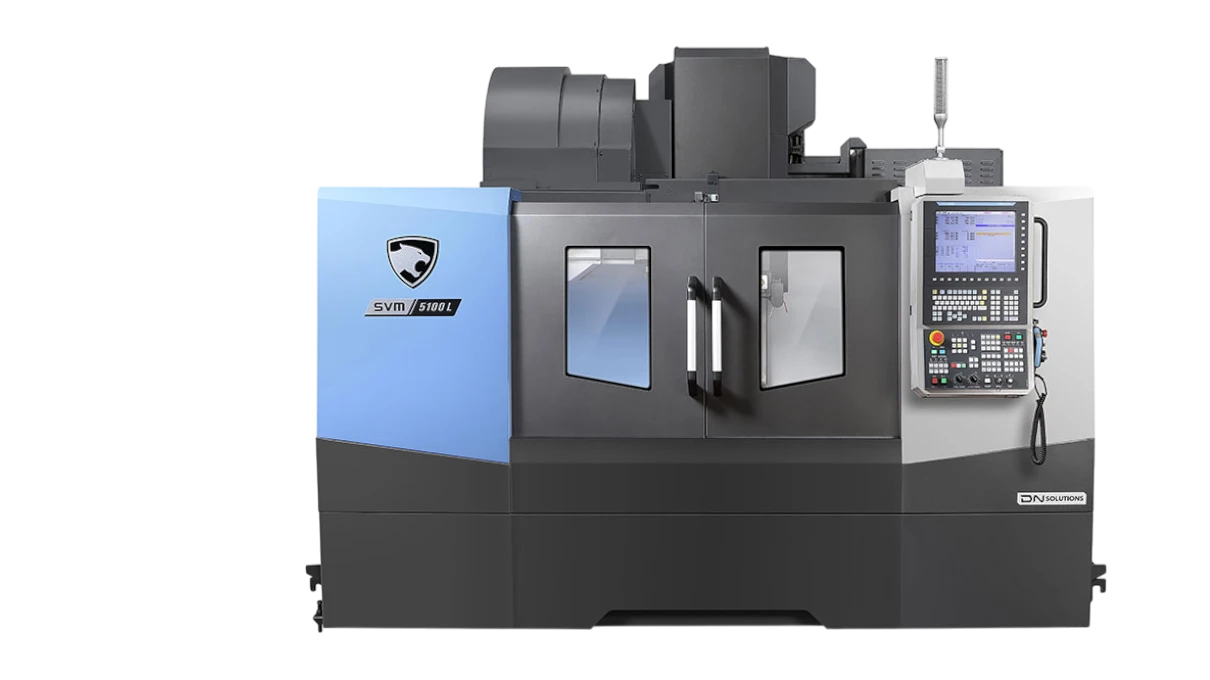

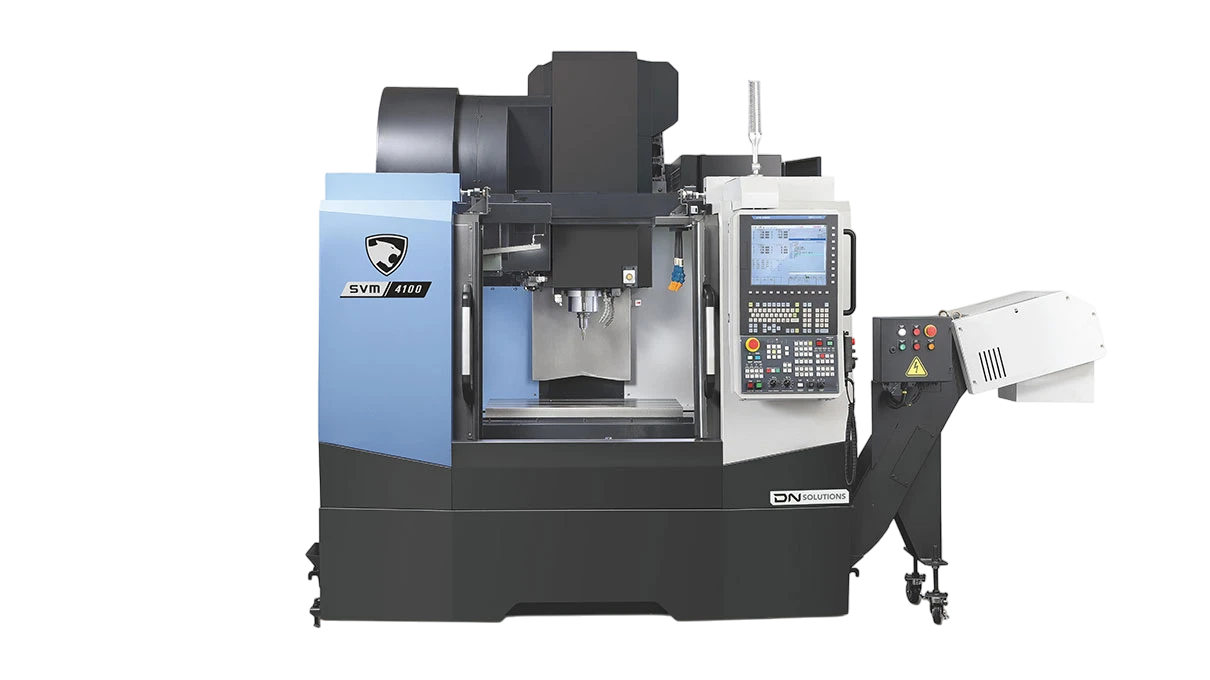

| Spezifikation | SVM 4100 | SVM 5100L |
|---|---|---|
| Verfahrwege | ||
| X Achse Verfahrweg (mm) | 770 | 1270 |
| Y Achse Verfahrweg (mm) | 410 | 510 |
| Z Achse Verfahrweg (mm) | 510 | 510 |
| X Achse Eilgang (m/min) | 36 | 36 |
| Y-Achse Eilgang (m/min) | 36 | 36 |
| Z-Achse Eilgang (m/min) | 36 | 36 |
| Spindel | ||
| Max. Spindeldrehzahl (U/min) | 12000 | 12000 |
| Max. Spindelleistung (kW) | 18.5 | 18.5 |
| Max. Spindel Drehmoment (Nm) | 95.5 | 95.5 |
| Werkzeugaufnahme | ISO #40 | ISO #40 |
| Tisch | ||
| Länge (mm) | 920 | 1320 |
| Breite (mm) | 410 | 510 |
| Max. Werkstückgewicht (kg) | 600 | 800 |
| WERKZEUGMAGAZIN | ||
| Anzahl der Werkzeuge | 30 | 30 |
| MASCHINENABMESSUNGEN | ||
| Breite (mm) | 2300 | 2410 |
| Tiefe (mm) | 2250 | 3100 |
| Höhe (mm) | 2661 | 2681 |
| Gewicht (kg) | 4100 | 5820 |
