UniSpeed
Die Bearbeitungszentren der UniSpeed- und TightBlock-Baureihe bieten hohe Dynamik und Effizienz beim Fräsen und Dreh-Fräsen. Sie eignen sich ideal für den Modell- und Formenbau, Werkzeugbau, die Lohnfertigung und die Luftfahrtindustrie. Der automatische Universalfräskopf ermöglicht bis zu 64.800 programmierbare Kopfstellungen und ist optional mit stufenlosen Achsen sowie weiteren Fräsköpfen erhältlich
SpezifikationWert

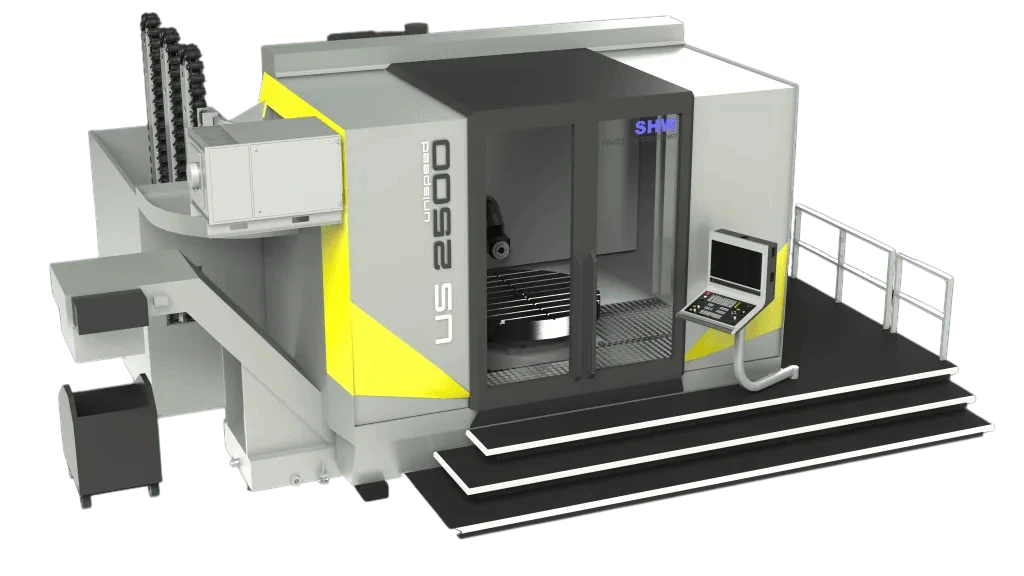

X-Achse2500 mm
Y-Achse1300 mm
Z-Achse1300 mm

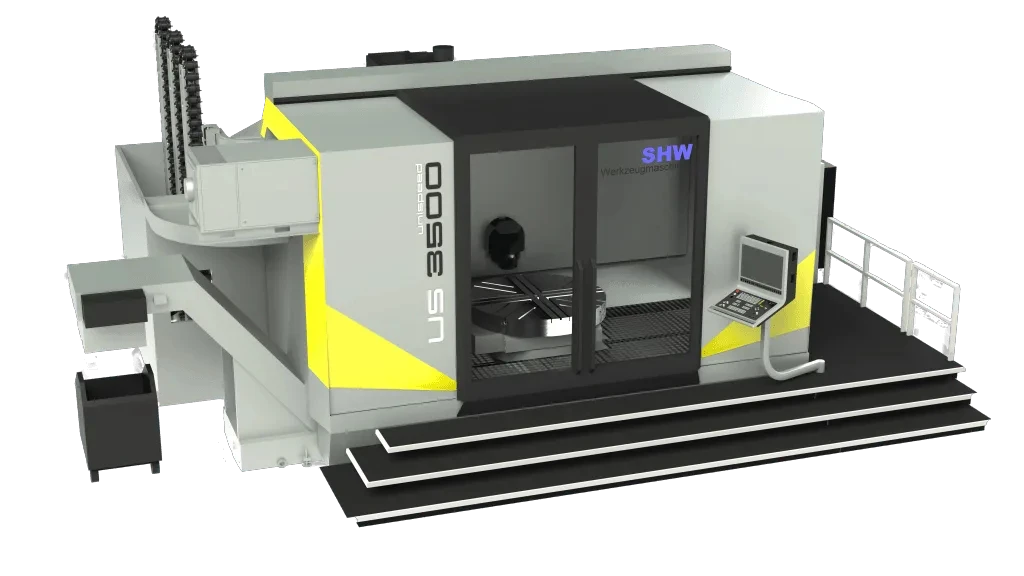

X-Achse3500 mm
Y-Achse1300 mm
Z-Achse1300 mm

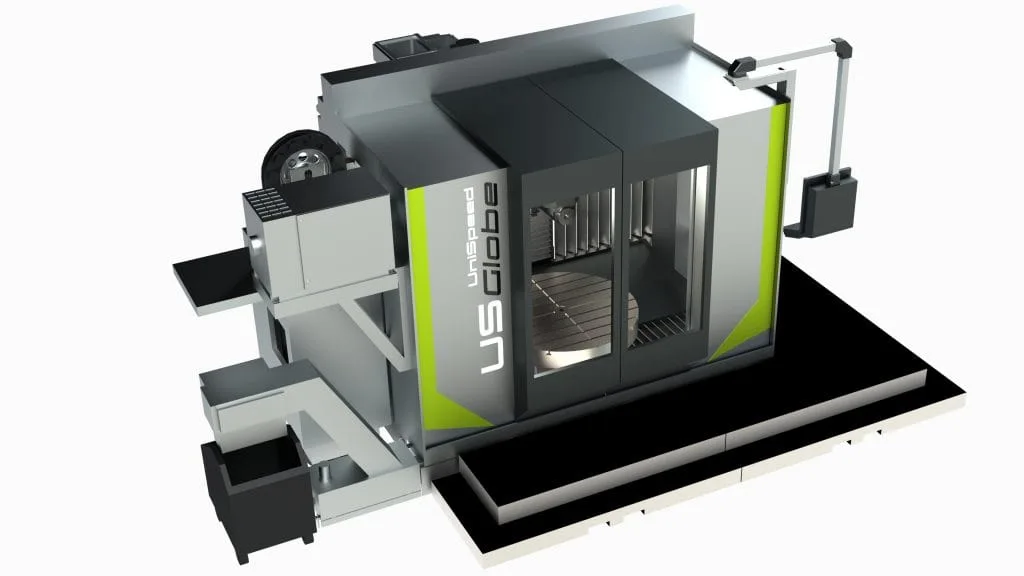

X-Achse2000 mm
Y-Achse1300 mm
Z-Achse1300 mm
Vollständige Technische Daten
Detaillierter Vergleich aller UniSpeed Modelle
| Spezifikation | UniSpeed 2500 | UniSpeed 3500 | UniSpeed Globe |
|---|---|---|---|
| Verfahrwege | |||
| X-Achse [mm] | 2500 | 3500 | 2000 |
| Y-Achse [mm] | 1300 | 1300 | 1300 |
| Z-Achse [mm] | 1300 | 1300 | 1300 |
| Vorschubgeschwindigkeiten | |||
| X-Achse [m/min] | ≤ 30 | ≤ 30 | ≤ 30 |
| Y-Achse [m/min] | ≤ 30 | ≤ 30 | ≤ 30 |
| Z-Achse [m/min] | ≤ 30 | ≤ 30 | ≤ 30 |
| Beschleunigung | |||
| Beschleunigung bis zu [m/sek²] | 2 | 2 | 2 |
| Fräskopf | |||
| Fräskopf [-] | Universal orthogonal | Universal orthogonal | Universal orthogonal |
| Schwenkbereich A-Achse [grad °] | 180 | 180 | 180 |
| Schwenkbereich C-Achse [grad °] | 360 | 360 | 360 |
| Drehzahlbereich [1/min] | bis 8.000 / 24.000 | bis 8.000 / 24.000 | bis 6.000 |
| Antriebsleistung [kW] | bis 44 / 70 | bis 40 / 70 | 36 |
| Werkzeugaufnahme [-] | SK50 BIG-PLUS, HSK100A | SK50 BIG-PLUS, HSK100A | SK50 BIG-PLUS, HSK100A |
| Mögliche Ausführungen | |||
| Fräsmaschine [-] | ✓ | ✓ | ✓ |
| Dreh- / Fräsmaschine [-] | ✓ | ✓ | ✓ |
| Palettenwechselmaschine [-] | ✓ | ✓ | ✓ |
| Kopfwechsel [-] | ✓ | ✓ | ✓ |
| Doppelständer [-] | ✓ | ✓ | ✓ |
| Mögliche Fräsköpfe | |||
| Universalfräskopf [-] | ✓ | ✓ | – |
| Gabelfräskopf [-] | ✓ | ✓ | ✓ |
| Horizontalfräskopf [-] | ✓ | ✓ | – |
| Winkelfräskopf [-] | – | – | – |
| Sonderfräsköpfe [-] | – | – | ✓ |
| Steuerungen | |||
| Heidenhain [-] | ✓ | ✓ | ✓ |
| Siemens [-] | ✓ | ✓ | ✓ |
