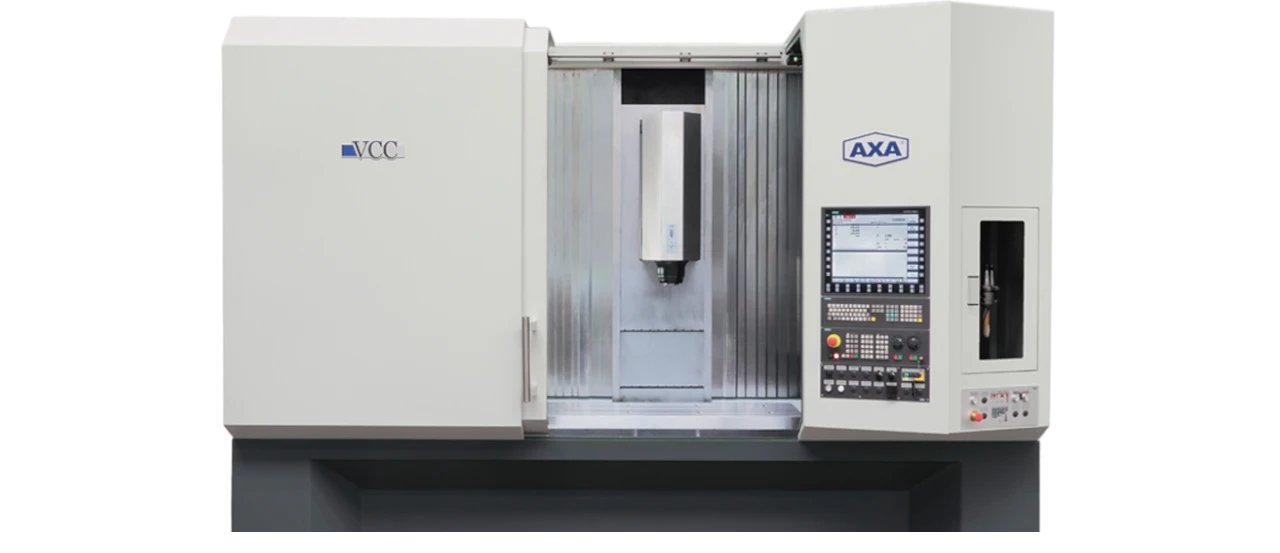

Centre d’usinage à montant mobile VCC
Centres d’usinage CNC compacts : une puissance maximale sur un encombrement minimal. La série VCC le prouve : la véritable puissance ne nécessite pas beaucoup d’espace. Du modèle d’entrée de gamme à la puissante VCC 50, toutes les variantes offrent des solutions de fabrication de haute précision sur une base extrêmement compacte. Grâce à son faible encombrement, la VCC est le choix idéal pour les petites et moyennes entreprises (PME).
SpezifikationWert
Course X750 / 1200 mm
Course Y550 mm
Course Z600 mm
Course X1200 mm
Course Y600 mm
Course Z700 mm
Course X1350 mm
Course Y750 mm
Course Z850 mm
Données techniques
Comparaison de tous les modèles VCC
| Spécifications | VCC | VCC 2 | VCC 50 |
|---|---|---|---|
| Espace de travail | |||
| Course X [mm] | 750 / 1200 | 1200 | 1350 |
| Course Y [mm] | 550 | 600 | 750 |
| Course Z [mm] | 600 | 700 | 850 |
| Distance entre la table et l’extrémité de la broche [mm] | 180-780 | 180-880 | 180-1030 |
| Table de machine | |||
| Surface de serrage, rectifiée, env. [mm] | 1000 x 500 / 1350 x 500 | 1350 x 600 | 2050 x 850 |
| Rainures en T, rainure de guidage H7 [mm] | 14 H9 | 14 H9 | 18 H9 |
| Espacement des rainures en T [mm] | 160 | 160 | 160 |
| Nombre de rainures en T | 3 | 4 | 5 |
| Charge max. admissible sur la table [kg/m²] | 800 | 800 | 1200 |
| Mécanisme d’avance | |||
| Vitesse max. en avance rapide [m/min] | 25/25/20 | 25/25/20 | 40/40/30 |
| Force d’avance max. [N] | 9000 | 9000 | 9000 |
| Broche de travail | |||
| Entraînement standard n° ¹ [-] | 110 | 110 | 131 |
| En option : motorisation n° ¹ [-] | 100/111 | 100/111 | 133/163 |
| Porte-outil | |||
| DIN 69871 A / DIN 69872 A [-] | SK 40 | SK 40 | SK 50 |
| facultatif [-] | HSK A63 | HSK A63 | HSK A100 |
| Tête pivotante (en option) | |||
| Plage d’orientation [degrés °] | – | – | ± 90° oder ± 100° |
| Graduation [degrés °] | – | – | 0,001° (à serrage hydraulique ou à interpolation libre) |
| Changeur d’outils | |||
| Emplacements d’outils (standard) [nb] | 22 | 22 | 22 |
| Extensible en option jusqu’à [nb.] | 30 | 30 | 30 |
| Diamètre maximal de l’outil [mm] | 85 | 85 | 110 |
| Si les emplacements voisins sont libres [mm] | 135 | 135 | 180 |
| Longueur maximale de l’outil [mm] | 400 | 400 | 400 |
| Précision | |||
| Précision de positionnement ² [mm] | ±0,02 | ±0,02 | ±0,015 |
| optionale [mm] | ±0,015/ 0,0075 | ±0,015/ 0,0075 | ±0,0075 |
| Précision de répétabilité [mm] | ±0,005 | ±0,005 | ±0,005 |
| Commande CNC | |||
| Heidenhain [-] | ✓ | ✓ | ✓ |
| Siemens [-] | ✓ | ✓ | ✓ |
| Spécifications | Vitesse rotation broche [tr/min] | option jusqu’à [1/min] | Couple max. (40% ED) [Nm] | Puissance maximale (40% ED) [kW] |
|---|---|---|---|---|
| ¹ Entraînements à broche | ||||
| Nr. 100 | 6000 | 15000 | 95 | 20 |
| Nr. 110 | 6000 | 12000 | 143 | 30 |
| Nr. 111 | 6000 | 12000 | 191 | 40 |
| Nr. 131 | 4000 | 9000 | 286 | 45 |
| Nr. 133 | 4000 | 9000 | 355 | 56 |
| Nr. 163 | 4000 | 7500 | 540 | 56 |
² pour 1 000 mm par axe X/Y/Z
