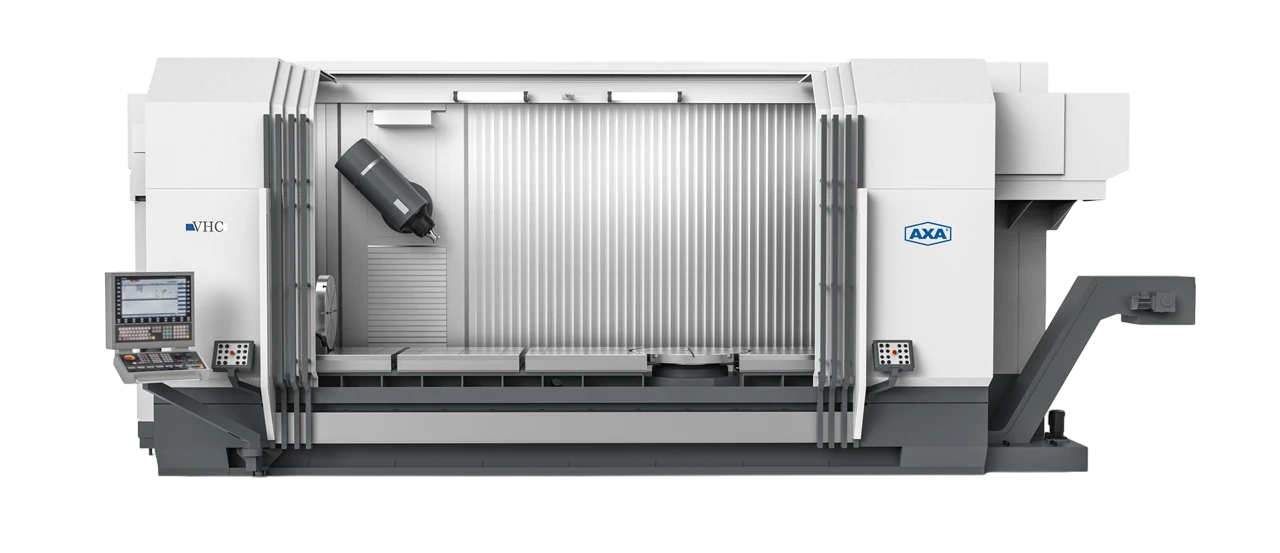

Fahrständer-Bearbeitungszentrum VHC

Effizienz trifft Präzision: Mit der VHC-Serie und ihrer leistungsstarken Schwenkspindel bearbeiten Sie Werkstücke von fünf Seiten in einer einzigen Aufspannung. Nutzen Sie die Vorteile der Komplettbearbeitung und steigern Sie Ihre Produktivität durch den optionalen Pendelbetrieb auf das Maximum. VHC – Ihr Kraftpaket für komplexe Fertigungsaufgaben

SpezifikationWert

X-Verfahrwegbis 9000 mm

Y-Verfahrweg600 mm

Z-Verfahrwegbis 850 mm

X-Verfahrwegbis 9000 mm

Y-Verfahrweg600 mm

Z-Verfahrwegbis 850 mm

X-Verfahrwegbis 9000 mm

Y-Verfahrwegbis 1100 mm

Z-Verfahrwegbis 1200 mm

X-Verfahrwegbis 9000 mm

Y-Verfahrwegbis 1100 mm

Z-Verfahrwegbis 1250 mm

X-Verfahrwegbis 9000 mm

Y-Verfahrwegbis 1250 mm

Z-Verfahrwegbis 1250 mm

Beratung anfordern

Vollständige Technische Daten

Detaillierter Vergleich aller VHC Modelle

Spezifikation	VHC 2-XTS	VHC 2-XTS50	VHC 3XTS	VHC 3 – XTS50	VHC 50 – XTS
Arbeitsraum
X-Verfahrweg vertikal [mm]	1760-9000	1760-9000	1760-9000	1760-9000	2000 – 9000
optional Pendelweg vertikal [mm]	(X-Weg-400) / 2	(X-Weg – 500) / 2	(X-Weg – 500) / 2	(X-Weg – 500) / 2	(X-Weg – 600) / 2
Y-Verfahrweg horizontal/vertikal [mm]	600	600	700 (900, 1000, 1100) ²	700 (900, 1000, 1100) ²	1000 (1250)
Z-Verfahrweg horizontal/vertikal [mm]	850/820	850/790	850 (950, 1200) ²	850 / 790 (950 / 890, 1200 / 1140)	1000 / 970 (1250 / 1220)
Abstand Tisch-Spindelnase vert. [mm]	0-820	0-790	40 – 890 (990) ²	0 – 790 (0 – 890, 0 – 1140)	0 – 970
Abstand Tisch-Spindelnase hor. [mm]	180-1030	250-1100	250 – 1100 (1200) ²	250 – 1100	280 – 1280
Maschinentisch
Aufspannfläche, geschliffen, ca. [mm]	(X-Weg +400) x Y-Weg	(X-Weg +400) x Y-Weg	(X-Weg +400) x Y-Weg	(X-Weg +400) x Y-Weg	(X-Weg +400) x Y-Weg
T-Nuten, Richtnut H7 [mm]	14 H9	18 H9	18 H9	18 H9	18 H9
T-Nutenabstand [mm]	160	160	160	160	160
Anzahl T-Nuten [anz.]	4	4	5 (6) ²	5 (6) ²	6
Max. Tischbelastung [kg/m²]	1000	1000	1200	1200	1500
Vorschubantrieb
Max. Eilgang [m/min]	40/40/30	40/40/30	40/40/30	40/40/30	30/30/25
Max. Vorschubkraft [N]	9000	9000	9000	9000	20000
Arbeitsspindel
Standardantrieb Nr. ¹ [-]	110	131	110	131	161
optional Antrieb Nr. ¹ [-]	100, 111, 113	133	100, 111, 113	133	163, 182
Werkzeugaufnahme
DIN ISO 7388-1 AD / DIN ISO 7388-3 AD [-]	SK 40	SK 50	SK 40	SK 50	SK 50
optional [-]	BT 40, HSK A63, C6	BT 50, HSK A100, C8	BT 40, HSK A63, C6	BT 50, HSK A100, C8	BT 50, HSK A100, C8
Schwenkkopf
Schwenkbereich B-Achse [grad °]	±90° (±100°) ²	±90° (±100°) ²	±90° (±100°) ²	± 90° (± 100°) ²	± 90° (± 100°) ²
Teilung [grad °]	0,001° (frei interpolierend) ²	0,001° (frei interpolierend) ²	0,001° (frei interpolierend) ²	0,001° (frei interpolierend) ²	0,001° (frei interpolierend) ²
Werkzeugwechsler
Werkzeugplätze Standard [anz.]	26	26	22	26	30
optional erweiterbar bis zu [anz.]	216 ³	156 ³	288 ³	180 ³	180 ³
max. Werkzeugdurchmesser [mm]	85	110	85	110	110
bei freien Nachbarplätzen [mm]	135	180	135	180	180
Max. Werkzeuglänge [mm]	400	400	400	400	400
Werkzeugwechselzeit ca (s)	5	7	6	7	8
Genauigkeit
Positioniergenauigkeit ² [mm]	±0,015 (±0,0075) ²	±0,015 (±0,0075) ²	±0,015 (±0,0075) ²	±0,015 (±0,0075) ²	± 0,015
Wiederholgenauigkeit [mm]	± 0,005	± 0,005	± 0,005	± 0,005	± 0,005
CNC Steuerung
Heidenhain [-]	✓	✓	✓	✓	✓
Siemens [-]	✓	✓	✓	✓	✓

Spezifikation	Spindeldrehzahl [1/min]	optional bis [1/min]	max. Drehmoment (40% ED) [Nm]	max. Leistung (40% ED) [kW]
¹ Spindelantriebe
Nr. 100	6000	15000	95	20
Nr. 110	6000	12000	143	30
Nr. 111	6000	12000	191	40
Nr. 113	6000	10000	255	40
Nr. 131	4000	9000	286	45
Nr. 133	4000	9000	355	56
Nr. 161	4000	7500	540	56
Nr. 163	4000	7500	540	56
Nr. 182	4000	–	820	81

² Angaben optional
³ bei bspw. 3 Werkzeugtürmen
⁴ auf 1000 mm pro Achse X/Y/Z und bei vertikaler Spindelstellung
