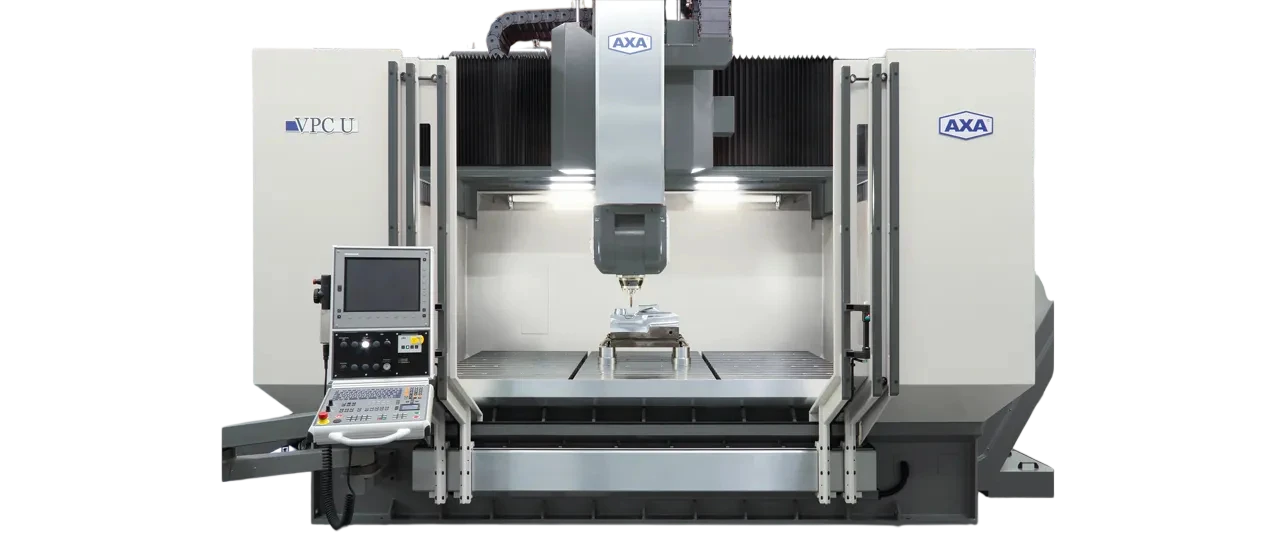

Centre d’usinage à portique VPC 45 DASK
Quand une dynamique maximale rencontre une précision optimale : équipée d’une tête pivotante à 2 axes, la VPC répond aux exigences les plus élevées en matière d’usinage simultané sur 5 axes. Ce concept séduit tout particulièrement dans la construction de moules exigeante par son excellente fidélité des formes et des contours lors de la finition. Grâce aux axes pivotants à interpolation continue et au serrage hydraulique, la tête est polyvalente – pour des surfaces lisses comme un miroir et des références en matière de qualité de surface.
SpezifikationWert
Course Xjusqu’à 2 800 mm
Course Y1 500 mm
Course Z800 mm
Données techniques
Modèle VPC 45 DASK
| Spécification | VPC 45 DASK |
|---|---|
| Espace de travail | |
| Course verticale X [mm] | 2 200 (2 800) ² |
| Course Y [mm] | 1 500 |
| Course Z [mm] | 800 |
| Table de machine | |
| Largeur de la table (en fonction de la course en Y) [mm] | 1 500 |
| Longueur de serrage [mm] | chemin X (environ) |
| Rainures en T, rainure de guidage H7 [mm] | 14 H9 (18 H9) ² |
| Espacement des rainures en T [mm] | 160 |
| Charge max. par table [kg] | 1 500 (2 000) ² |
| Distance min. entre la table et l’extrémité de la broche (verticale) [mm] | 50 |
| Distance min. entre la table et l’extrémité de la broche (hor.) [mm] | 360 |
| Mécanisme d’avance | |
| Vitesse max. en avance rapide dans les axes X/Y/Z [m/min] | 20 / 20 / 20 (30 / 30 / 25) ² |
| Force d’avance max. [N] | 3 000 |
| Broche de travail | |
| Entraînement standard n° ¹ | DASK |
| Porte-outil | |
| DIN 69893-1 [-] | HSK A63 |
| Tête pivotante | |
| Plage de pivotement de l’axe A [°] | -110° bis +110° |
| Plage de pivotement de l’axe C [°] | -360° bis +360° |
| Graduation [°] | 0,001° |
| Changeur d’outils | |
| Emplacements d’outils standard [nb] | 22 |
| Extensible en option jusqu’à [nb.] | 90 |
| Diamètre max. de l’outil [mm] | 60 |
| Longueur max. de l’outil [mm] | 250 |
| Temps de changement d’outil env. (s) | 7 |
| Précision | |
| Précision de positionnement ³ [mm] | ±0,015 |
| Précision de répétabilité [mm] | ±0,01 |
| Commande CNC | |
| Heidenhain | ✓ |
| Siemens | ✓ |
| Spécification | Vitesse rotation broche [tr/min] | Facultatif jusqu’à [1/min] | Facultatif jusqu’à [1/min] [Nm] | Couple max. (S6) [Nm] [kW] |
|---|---|---|---|---|
| ¹ Entraînements à broche | ||||
| DASK | 18 000 | – | 130 | 20 |
² Données facultatives
³ à 1 000 mm par axe X/Y/Z et avec la broche en position verticale
