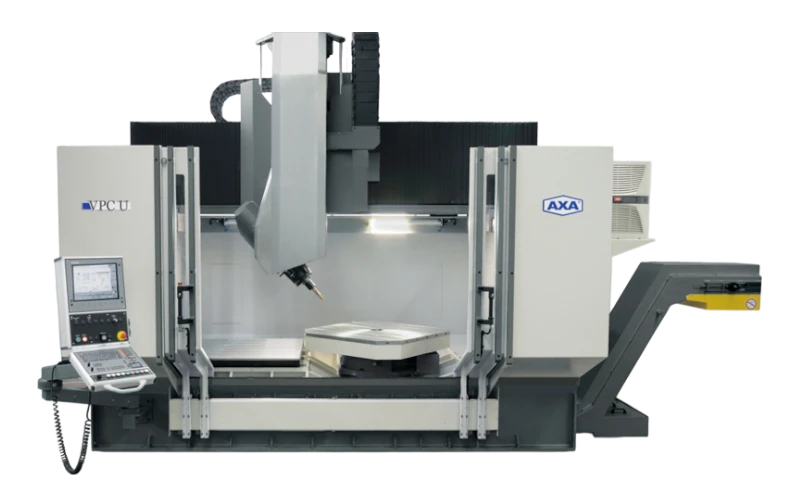

Portal-Bearbeitungszentrum VPC U
VPC U ermöglicht präzise 5-Seiten-Bearbeitung grosser Werkstücke in einer Aufspannung
SpezifikationWert
X-Verfahrweg vertikalbis 3400 mm
X-Verfahrweg horizontalbis 3100 mm
Y-Verfahrwegbis 1600 mm
Z-Verfahrwegbis 700 mm
X-Verfahrweg vertikalbis 3400 mm
X-Verfahrweg horizontalbis 3100 mm
Y-Verfahrwegbis 2200 mm
Z-Verfahrwegbis 1100 mm
X-Verfahrweg vertikalbis 3400 mm
X-Verfahrweg horizontalbis 3100 mm
Y-Verfahrwegbis 1600 mm
Z-Verfahrwegbis 700 mm
X-Verfahrweg vertikalbis 3400 mm
X-Verfahrweg horizontalbis 3100 mm
Y-Verfahrwegbis 2200 mm
Z-Verfahrwegbis 1100 mm
Vollständige Technische Daten
Detaillierter Vergleich aller VPC U Modelle
| Spezifikation | VPC 40 U | VPC 45 U | VPC 50 U | VPC 55 U |
|---|---|---|---|---|
| Arbeitsraum | ||||
| X-Verfahrweg vertikal [mm] | 2300 (2940, 3400) ² | 2300 (2940, 3400) | 2300 (2940, 3400) | 2300 (2940, 3400) |
| X-Verfahrweg horizontal [mm] | 2000 (2640, 3100) ² | 2000 (2640, 3100) ² | 2000 (2640, 3100) ² | 2000 (2640, 3100) ² |
| Y-Verfahrweg [mm] | 1200 (1400, 1600) ² | 1400 (1600, 1800, 2200) ² | 1200 (1400, 1600) ² | 1400 (1600, 1800, 2200) ² |
| Z-Verfahrweg [mm] | 600 (700) ² | 900 (1100) ² | 600 (700) ² | 900 (1100) ² |
| Maschinentisch | ||||
| Tischbreite (abhängig vom Y-Weg) [mm] | 1100 (1350, 1500) ² | 1100 (1350, 1500, 1800, 2200) ² | 1100 (1350, 1500) ² | 1100 (1350, 1500, 1800, 2200) ² |
| Aufspannlänge [mm] | ca. X-Weg | ca. X-Weg | ca. X-Weg | ca. X-Weg |
| T-Nuten, Richtnut H7 [mm] | 14 H9 (18 H9) ² | 14 H9 (18 H9) ² | 14 H9 (18 H9) ² | 14 H9 (18 H9) ² |
| T-Nutenabstand [mm] | 160 | 160 | 160 | 160 |
| Max. Tischbelastung pro Tisch [kg] | 1500 (2000) ² | 2000 (3500) ² | 1500 (2000) ² | 2000 (3500) ² |
| min. Abstand Tisch – Spindelnase vert. [mm] | 310 (160) ² | 310 (160) ² | 310 (160) ² | 310 (160) ² |
| Vorschubantrieb | ||||
| Max. Eilgang in X/Y/Z [m/min] | 20/20/20 (30/30/25) ² | 20/20/20 (30/30/25) ² | 20/20/20 (30/30/25) ² | 20/20/20 (30/30/25) ² |
| Max. Vorschubkraft [N] | 9000 | 9000 | 9000 | 9000 |
| Arbeitsspindel | ||||
| Standardantrieb Nr. ¹ [-] | 110 | 110 | 131 | 131 |
| optional Antrieb Nr. ¹ [-] | 100, 111, 113 | 100, 111, 113 | 133 | 133, 173 |
| Werkzeugaufnahme | ||||
| DIN 69871 A / DIN 69872 A [-] | SK 40 | SK 40 | SK 50 | SK 50 |
| optional [-] | BT 40, HSK A63, C6 | BT 40, HSK A63, C6 | BT 50, HSK A100, C8 | BT 50, HSK A100, C8 |
| Schwenkkopf | ||||
| Schwenkbereich B-Achse [grad °] | 90° | 90° (100°) | 90° | 90° (100°) |
| Teilung [grad °] | 2,5° (0,001) ² | 2,5° ( 0,001°, frei interpolierend) ² | 2,5° (0,001) ² | 2,5° ( 0,001°, frei interpolierend) ² |
| Werkzeugwechsler | ||||
| Werkzeugplätze Standard [anz.] | 22 | 22 | 20 | 20 |
| optional erweiterbar bis zu [anz.] | 90 | 90 | 90 | 90 |
| max. Werkzeugdurchmesser [mm] | 85 | 85 | 110 | 110 |
| bei freien Nachbarplätzen [mm] | 135 | 135 | 180 | 180 |
| Max. Werkzeuglänge [mm] | 400 | 400 | 400 | 400 |
| Werkzeugwechselzeit ca (s) | 6 | 6 | 7 | 7 |
| Genauigkeit | ||||
| Positioniergenauigkeit ³ [mm] | ±0,015 (0,008) | ±0,015 (0,008) | ±0,015 (0,008) | ±0,015 (0,008) |
| Wiederholgenauigkeit [mm] | ±0,01 (±0,006) | ±0,01 (±0,006) | ± ±0,01 (±0,006) | ± ±0,01 (±0,006) |
| CNC Steuerung | ||||
| Heidenhain [-] | ✓ | ✓ | ✓ | ✓ |
| Siemens [-] | ✓ | ✓ | ✓ | ✓ |
| Spezifikation | Spindeldrehzahl [1/min] | optional bis [1/min] | max. Drehmoment (40% ED) [Nm] | max. Leistung (40% ED) [kW] |
|---|---|---|---|---|
| ¹ Spindelantriebe | ||||
| Nr. 100 | 6000 | 15000 | 95 | 20 |
| Nr. 110 | 6000 | 12000 | 143 | 30 |
| Nr. 111 | 6000 | 12000 | 191 | 40 |
| Nr. 113 | 6000 | 10000 | 255 | 40 |
| Nr. 131 | 4000 | 9000 | 286 | 46 |
| Nr. 133 | 4000 | 9000 | 355 | 56 |
| Nr. 173 | 6000 | 7500 | 445 | 70 |
² Angaben optional
³ auf 1000mmpro Achse X/Y/Z und bei vertikaler Spindelstellung
⁴ nur für VPC 55 U mit interpolierendem Schwenkkopf
