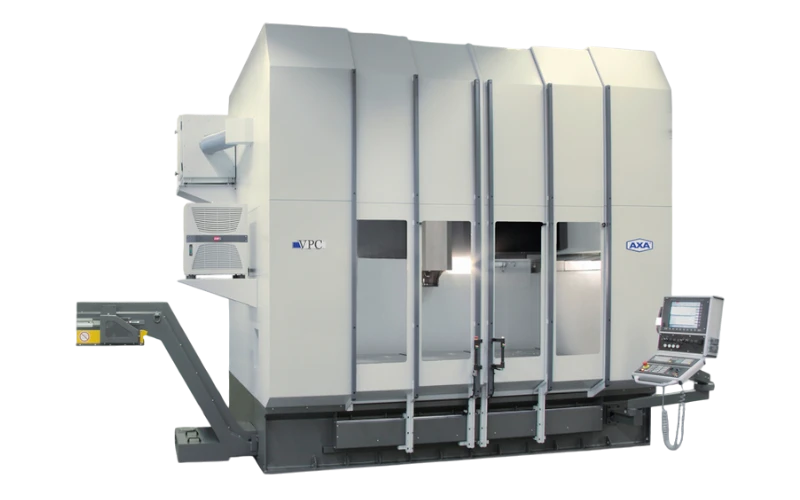

Centre d’usinage à portique VPC
Une efficacité sur toute la surface : la série VPC se distingue par un rapport exceptionnel entre l’encombrement au sol et l’espace de travail. Le portique étant commandé par un entraînement à portique puissant, l’encombrement de la machine n’est que très légèrement supérieur à la zone d’usinage proprement dite. Optimisée pour l’usinage vertical de panneaux et extensible grâce à des têtes angulaires pour l’usinage latéral, la VPC offre une productivité maximale sur une base compacte – idéale pour les halls de production modernes.
SpezifikationWert
Course Xjusqu’à 3 400 mm
Course Yjusqu’à 1 600 mm
Course Zjusqu’à 600 mm
Course Xjusqu’à 3 400 mm
Course Yjusqu’à 2 200 mm
Course Z800 mm
Course Xjusqu’à 3 400 mm
Course Yjusqu’à 1 600 mm
Course Zjusqu’à 600 mm
Course X2 300 mm
Course Yjusqu’à 1 600 mm
Course Zjusqu’à 600 mm
Course Xjusqu’à 3 400 mm
Course Yjusqu’à 2 200 mm
Course Z800 mm
Données techniques
Comparaison de tous les modèles VPC
| Spécification | VPC 40 | VPC 45 | VPC 50 | VPC 50 power | VPC 55 |
|---|---|---|---|---|---|
| Espace de travail | |||||
| Course X [mm] | 2 360 (2 940, 3 400) | 2 360 (2 940, 3 400) | 2 360 (2 940, 3 400) | 2 300 | 2 360 (2 940, 3 400) |
| Course Y [mm] | 1 200 (1 400, 1 600) | 1 400 (1 600, 1 800, 2 200) | 1 200 (1 400, 1 600) | 1 200 (1 400, 1 600) | 1 400 (1 600, 1 800, 2 200) |
| Course Z [mm] | 500 (600) | 800 | 500 (600) | 500 (600) | 800 |
| Table de machine | |||||
| Largeur de la table (en fonction de la course Y) [mm] | 1 100 (1 350, 1 500) | 1 100 (1 350, 1 500, 1 800, 2 200) | 1 100 (1 350, 1 500) | 1 100 (1 350, 1 500) | 1 100 (1 350, 1 500, 1 800, 2 200) |
| Rainures en T, rainure de guidage H7 [mm] | 14 H9 (18 H9) | 14 H9 (18 H9) | 14 H9 (18 H9) | 18 H9 (22 H9) | 14 H9 (18 H9) |
| Espacement des rainures en T [mm] | 160 | 160 | 160 | 160 | 160 |
| Charge maximale par table [kg] | 1 500 (2 000) | 2 000 | 1 500 (2 000) | 2 000 | 2 000 |
| Distance min. table et l’extrémité broche [mm] | 230 | 230 | 230 | 135 | 230 |
| Moteur d’avance | |||||
| Vitesse max. en avance rapide dans les axes X/Y/Z [m/min] | 20 / 20 / 20 (30 / 30 / 25) ² | 20 / 20 / 20 ( 30 / 30 / 25) ² | 20 / 20 / 20 (30 / 30 / 25) ² | 20 / 20 / 20 | 20 / 20 / 20 (30 / 30 / 25) ² |
| Force d’avance max. [N] | 9 000 | 9 000 | 9 000 | 12 000 | 9 000 |
| Broche de travail | |||||
| Moteur standard n° ¹ | 110 | 110 | 131 | 163 | 131 |
| En option : motorisation n° ¹ | 100, 111, 113 | 100, 111, 113 | 133 | – | 133 |
| Porte-outil | |||||
| DIN 69871 A / DIN 69872 AAD | SK 40 | SK 40 | SK 50 | SK 50 | SK 50 |
| Facultatif | BT 40, HSK A63, C6 | BT 40, HSK A63, C6 | BT 50, HSK A100, C8 | HSK A 100 | BT 50, HSK A100, C8 |
| Changeur d’outils | |||||
| Emplacements d’outils standard [nb] | 22 | 22 | 20 | 20 | 20 |
| Extensible en option jusqu’à [nb.] | 90 | 90 | 90 | 60 | 90 |
| Diamètre max. de l’outil [mm] | 85 | 85 | 110 | 110 | 110 |
| Si les emplacements voisins sont libres [mm] | 135 | 135 | 180 | 180 | 180 |
| Longueur max. de l’outil [mm] | 400 | 400 | 400 | 400 | 400 |
| Temps de changement d’outil env. (s) | 8 | 6 | 7 | 7 | 7 |
| Précision | |||||
| Précision de positionnement ³ [mm] | ±0,015 (0,008) ² | ±0,015 (0,008) ² | ±0,015 (0,008) ² | ±0,015 | ±0,015 (0,008) ² |
| Précision de répétition [mm] | ±0,01 (±0,006) ² | ±0,01 (±0,006) ² | ± ±0,01 (±0,006) ² | ±0,01 | ±0,01 (±0,006) ² |
| Commande CNC | |||||
| Heidenhain | ✓ | ✓ | ✓ | ✓ | ✓ |
| Siemens | ✓ | ✓ | ✓ | ✓ | ✓ |
| Spécification | Vitesse rotation broche [tr/min] | En option jusqu’à [tr/min] | Couple max. (40 % de charge continue) [Nm] | Puissance max. (40 % de duty cycle) [kW] |
|---|---|---|---|---|
| ¹ Entraînements à broche | ||||
| Nr. 100 | 6000 | 15000 | 95 | 20 |
| Nr. 110 | 6000 | 12000 | 143 | 30 |
| Nr. 111 | 6000 | 12000 | 191 | 40 |
| Nr. 113 | 6000 | 10000 | 255 | 40 |
| Nr. 131 | 4000 | 9000 | 286 | 45 |
| Nr. 133 | 4000 | 9000 | 355 | 56 |
| Nr. 163 | 4000 | 7500 | 540 | 56 |
² Données facultatives
³ à 1 000 mm par axe X/Y/Z
⁴ uniquement en combinaison avec le VPC 50 power
