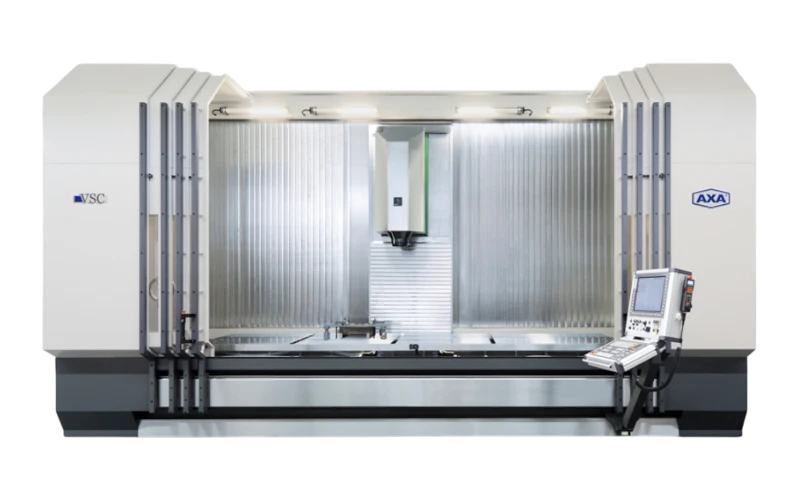

Centre d’usinage à montant mobile VSC
La série VSC redéfinit la polyvalence dans l’usinage. De la machine de base compacte à la version spécialisée haute performance destinée aux pièces volumineuses et complexes, elle répond à tous les profils d’exigences. Le concept intelligent de la machine – qui allie des tables rigides à des axes de déplacement linéaires précis du côté de l’outil – vous offre des possibilités illimitées en matière de géométrie d’usinage.
SpezifikationWert
Course Xjusqu’à 9 000 mm
Course Y550 mm
Course Z600 mm
Course Xjusqu’à 9 000 mm
Course Y600 mm
Course Z850 mm
Course Xjusqu’à 9 000 mm
Course Y600 mm
Course Z850 mm
Course Xjusqu’à 9 000 mm
Course Yjusqu’à 1100 mm
Course Zjusqu’à 1 200 mm
Course Xjusqu’à 9 000 mm
Course Yjusqu’à 1 100 mm
Course Zjusqu’à 1 200 mm
Course Xjusqu’à 9 000 mm
Course Yjusqu’à 1 250 mm
Course Zjusqu’à 1 250 mm
Données techniques
Comparaison de tous les modèles VSC
| Spécification | VSC 1-XTS | VSC 2-XTS | VSC 2-XTS50 | VSC 3-XTS | VSC 3-XTS50 | VSC 50-XTS |
|---|---|---|---|---|---|---|
| Espace de travail | ||||||
| Course X [mm] | 1 760 – 9 000 | 1 760 – 9 000 | 1 760 – 9 000 | 1 760 – 9 000 | 1 760 – 9 000 | 2 000 – 9 000 |
| Course de balancier (facultatif) [mm] | (X – 400) / 2 | (X – 500) / 2 | (X – 500) / 2 | (X – 500) / 2 | (X – 500) / 2 | (X- 700) / 2 |
| Course Y [mm] | 550 | 600 | 600 | 700 (900, 1 000, 1 100) | 700 (900, 1 000, 1 100) | 1 000 (1 250) |
| Course Z [mm] | 600 | 850 | 850 | 850 (950, 1 200) | 850 (950, 1 200) | 1 000 (1 250) |
| Distance entre table et l’extrémité broche [mm] | 180-780 | 180 – 1 030 | 180 – 1 030 | 180 – 1 030 (1 130) | 180 -1030 (1 130) | 180 – 1180 |
| Table de machine | ||||||
| Surface de serrage, rectifiée, env. [mm] | X + 400)x Course Y | X + 400)x Course Y | X + 400)x Course Y | X + 400)x Course Y | X + 400)x Course Y | X + 400)x CourseY |
| Rainures en T, rainure de guidage H7 [mm] | 14 H9 | 14 H9 | 18 H9 | 14 H8 | 18 H9 | 18 H9 |
| Espacement des rainures en T [mm] | 160 | 160 | 160 | 160 | 160 | 160 |
| Nombre de rainures en T [nb.] | 3 | 4 | 4 | 5 (6) | 5 (6) | 6 |
| Charge maximale de la table [kg/m²] | 800 | 1 000 | 1 000 | 1 200 | 1 200 | 1 500 |
| Entraînement d’avance | ||||||
| Vitesse max. en avance rapide [m/min] | 30 / 30 / 25 (40 / 40 / 30) | 40 / 40 / 30 | 40 / 40 / 30 | 40 / 40 / 30 | 40 / 40 / 30 | 30 / 30 /25 |
| Force d’avance max. [N] | 9 000 | 9 000 | 9 000 | 9 000 | 9 000 | 20 000 |
| Broche de travail | ||||||
| Entraînement standard n° ¹ | 110 | 110 | 131 | 110 | 131 | 161 |
| En option : moteur n° ¹ | 100 / 111 | 100, 111, 113 | 133 | 100, 111, 113 | 133 | 163, 182 |
| Porte-outil | ||||||
| DIN ISO 7388-1 AD / DIN ISO 7388-3 AD | SK 40 | SK 40 | SK 50 | SK 40 | SK 50 | SK 50 |
| facultatif | BT40, HSK A63, C6 | BT40, HSK A63, C6 | BT50, HSK A100, C8 | BT40, HSK A63, C6 | BT50, HSK A100, C8 | BT50, HSK A100, C8 |
| Changeur d’outils | ||||||
| Emplacements d’outils (standard) [nb] | 22 | 22 | 26 | 22 | 26 | 30 |
| Extensible en option [nb.] | 216 | 216 | 156 | 288 | 180 | 180 |
| Diamètre max. de l’outil [mm] | 85 | 85 | 110 | 85 | 110 | 110 |
| Si les places voisines sont libres [mm] | 135 | 135 | 180 | 135 | 180 | 180 |
| Longueur max. de l’outil [mm] | 400 | 400 | 400 | 400 | 400 | 400 |
| Temps de changement d’outil env. (s) | 4 | 5 | 7 | 5 | 7 | 8 |
| Précision | ||||||
| Précision de positionnement ² [mm] | 0,015 (0,0075) | 0,015 (0,0075) | 0,015 (0,0075) | 0,015 (0,0075) | 0,015 (0,0075) | ±0,015 |
| Précision de répétition [mm] | ±0,005 | ±0,005 | ±0,005 | ±0,005 | ±0,005 | ±0,005 |
| Commande CNC | ||||||
| Heidenhain | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Siemens | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Spécification | Vitesse rotation broche [tr/min] | En option jusqu’à [tr/min] | Couple max. (cycle de service de 40 %) [Nm] | Puissance max. (40 % de charge) [kW] |
|---|---|---|---|---|
| ¹ Entraînements de broche | ||||
| Nr. 100 | 6 000 | 15 000 | 95 | 20 |
| Nr. 110 | 6 000 | 12 000 | 143 | 30 |
| Nr. 111 | 6 000 | 12 000 | 191 | 40 |
| Nr. 113 | 6 000 | 10 000 | 255 | 40 |
| Nr. 131 | 4 000 | 9 000 | 286 | 45 |
| Nr. 133 | 4 000 | 9 000 | 355 | 56 |
| Nr. 161 | 4 000 | 7 500 | 540 | 56 |
| Nr. 163 | 4 000 | 7 500 | 540 | 56 |
| Nr. 182 | 4 000 | – | 820 | 81 |
² Informations facultatives
³ par exemple, avec 3 tourelles d’outils
⁴ à 1 000 mm par axe X/Y/Z
