Xcelerate
Xcelerate s’adapte de manière flexible à votre production. Le logiciel intuitif permet une configuration rapide pour le tournage, le fraisage, la rectification, la mesure et l’électroérosion. Les nouvelles pièces sont configurées en quelques minutes, tandis que votre production est surveillée en temps réel. Un système pour tous les processus d’usinage : Xcelerate peut être utilisé indépendamment de la machine et s’adapte facilement à différents types de machines CNC en cas de changement des exigences, offrant ainsi une flexibilité unique sur le marché. Qu’il s’agisse de pièces rondes ou carrées, d’arbres ou de pièces moulées : avec un poids de manipulation de 12 à 70 kg et des inserts de préhension universels, Xcelerate s’adapte de manière optimale à votre gamme de produits. Grâce à des interfaces standardisées, Xcelerate est compatible avec presque toutes les marques de machines CNC et peut être étendu à l’avenir.
Données techniques
Comparaison de tous les modèles Xcelerate

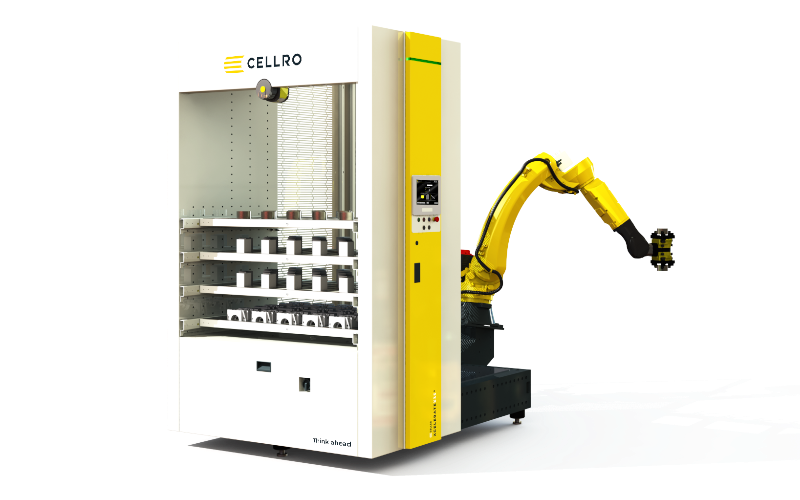

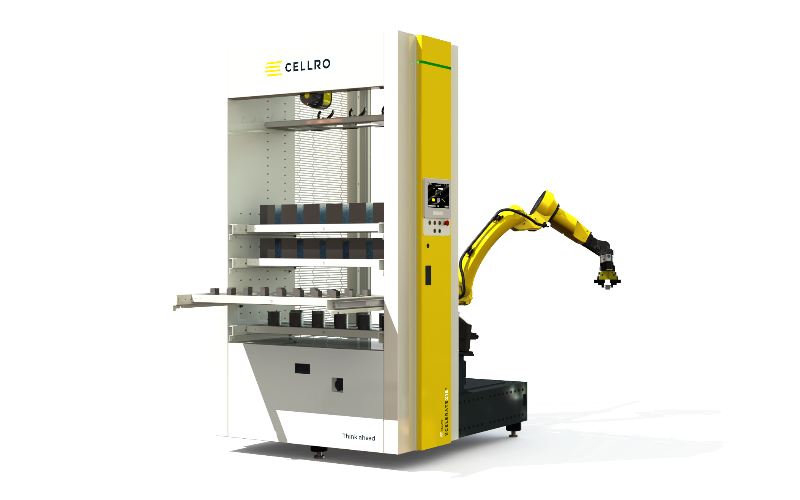

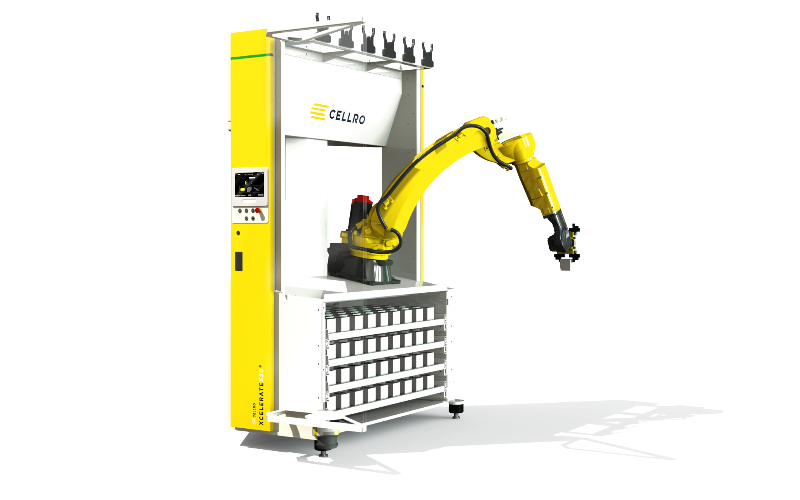

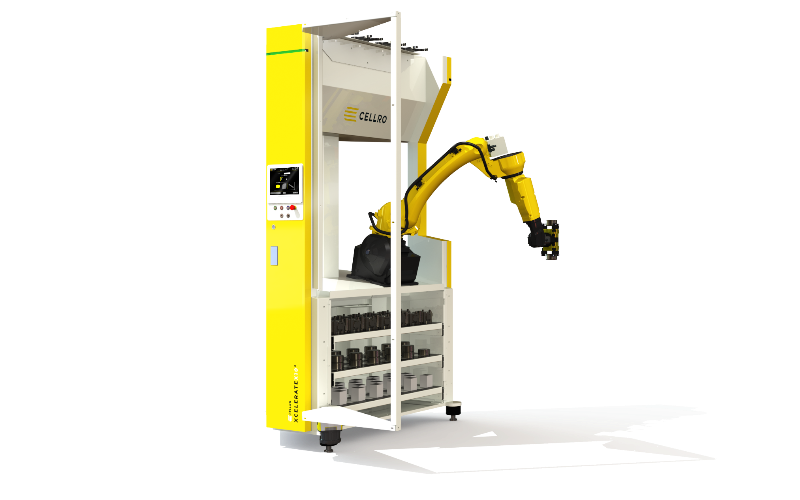

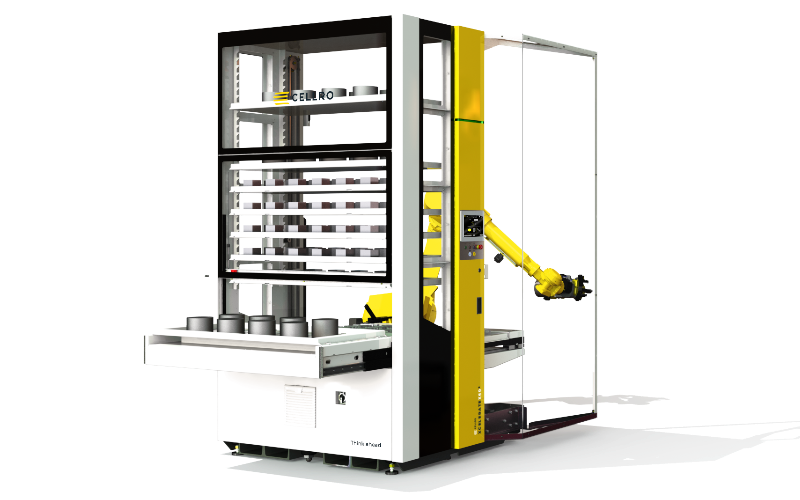

| Spécification | X10 | X15 | X20 (25 kg) | X20 (35 kg) | X35 (25 kg) | X35 (35 kg) | X35 (70 kg) | X60 (25 kg) | X60 (35 kg) | X60 (70 kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| Détails | ||||||||||
| Type de robot | M-10iA/12 | M10iD/12 | M-20iD/25 | M-20iD/35 | M-20iD/25 | M-20iD/35 | M-710iC/70 | M20iD/25 | M-20iD/35 | M710iC/70 |
| Zone de travail du robot (rayon, mm) | 1441 | 1441 | 1831 | 1831 | 1831 | 1831 | 2050 | 1831 | 1831 | 2050 |
| Robot avec charge utile (kg) | 12 | 12 | 25 | 35 | 25 | 35 | 70 | 25 | 35 | 70 |
| Dimensions l x l x h (mm) | 1408 x 858 x 2420 | 2400 x 1490 x 1.900 | 1606 x 1082 x 2420 | 1606 x 1082 x 2420 | 1606 x 1082 x 2420 | 2400 x 1690 x 2400 | 2400 x 1690 x 2600 | 2000 x 2200 x 2800 | 2000 x 2200 x 2800 | 2200 x 2700 x 2800 |
| Modules de mémoire | ||||||||||
| Configurations (détails selon la description des produits) | 1 chariot ou jusqu’à 4 plateaux à 1.000 x 400 x 105 | jusqu’à 8 plateaux à 1.080 x 460 | 2 chariot ou jusqu’à 4 plateaux à 1.200 x 600 x 105 | 2 chariot ou jusqu’à 4 plateaux à 1.200 x 600 x 105 | jusqu’à 8 plateaux à 1080 x 460 | jusqu’à 8 plateaux à 1080 x 460 | jusqu’à 8 plateaux à 1080 x 460 | jusqu’à 19 plateaux à 1.200 x 550 | jusqu’à 19 plateaux à 1.200 x 550 | jusqu’à 19 plateaux à 1.200 x 550 |
| Stockage de la pince | ||||||||||
| Nombre de positions | 5 pos.en | 4 pos. | 6 pos. | 6 pos. | 4 pos. | 4 pos. | 4 pos. | 7 pos. | 7 pos. | 7 pos. |
| Pince | simple 2 points, double 2 points, double 3 points | simple 2 points, double 2 points, double 3 points | simple 2 points, double 2 points, double 3 points | simple 2 points, double 2 points, double 3 points | simple 2 points, double 2 points, double 3 points | simple 2 points, double 2 points, double 3 points | simple 2 points, double 2 points, double 3 points | simple 2 points, double 2 points, double 3 points | simple 2 points, double 2 points, double 3 points | simple 2 points, double 2 points, double 3 points |
| Raccordement | ||||||||||
| Raccordement électrique (V) | 400VAC+PE (prise CEE 32A) | 400 VAC triphasé + N + PE – 50Hz (prise CEE 32A) | 400VAC+PE (prise CEE 32A) | 400VAC+PE (prise CEE 32A) | 400 VAC triphasé + N + PE – 50Hz (prise CEE 32A) | 400 VAC triphasé + N + PE – 50Hz (prise CEE 32A) | 400 VAC triphasé + N + PE – 50Hz (prise CEE 32A) | 400VAC+PE (prise CEE 32A) | 400VAC+PE (prise CEE 32A) | 400VAC+PE (prise CEE 32A) |
| P (kVA) | 3 | 5 | 3 | 3 | 5 (6 pour X-35 RC-2 6S) | 5 (6 pour X-35 RC-2 6S) | 5 (6 pour X-35 RC-2 6S) | 8 / 12,5 | 8 / 12,5 | 12,5 |
| I (400V) (A) | 4.33 | 5.5 | 4.33 | 4.33 | 5,5 (7,5 pour X-35 RC-2 6S) | 5,5 (7,5 pour X-35 RC-2 6S) | 5,5 (7,5 pour X-35 RC-2 6S) | 11,73 / 18,23 | 11,73 / 18,23 | 18,23 |
| Fusible (A) | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Pression de raccordement pneumatique (bar) | 6-8 | 6-8 | 6-8 | 6-8 | 6-8 | 6-8 | 6-8 | 6-8 | 6-8 | 6-8 |
| consommation en air (l/min) | 300** | 400 | 300** | 300** | 400 | 400 | 400 | 300** | 300** | 300** |
| Software | C3 Smart | C3 Smart | C3 Advanced | C3 Smart | C3 Smart | C3 Smart | C3 Advanced | C3 Smart | C3 Advanced | C3 Smart | C3 Advanced | C3 Smart | C3 Smart | C3 Smart |
| hauteur de travail (mm) | 1.500 | 1.500 | 1.500 | 1.500 | 1.500 | 1.500 | 1.500 | 1.500 | 1.500 | 1.500 |
Remarque :
L’interface machine de Xcelerate est disponible en quatre versions différentes : E/S câblées, 14 entrées et sorties sans potentiel ; Profibus ; Ethernet-IP ; Profinet
