DNX 2100
Centres de tournage-fraisage multifonctions compacts haut de gamme

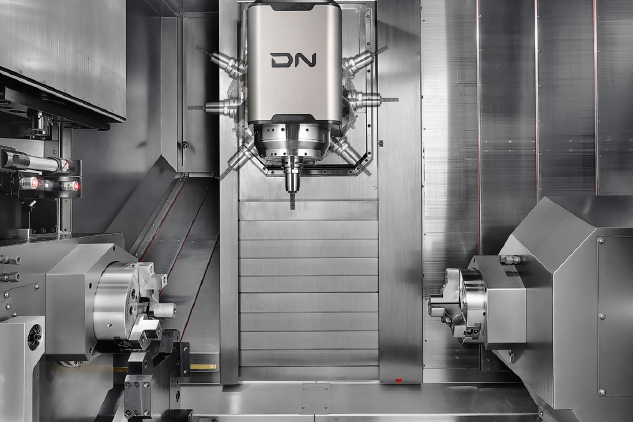

À propos de la DNX Serie
La série DNX est une solution d’usinage multitâche conçue pour offrir une productivité, une précision et un confort d’utilisation exceptionnels. En intégrant plusieurs processus au sein d’une seule machine, elle permet un flux de travail fluide, optimisant ainsi les performances tout en réduisant les temps d’usinage et les besoins en main-d’œuvre.
Par rapport aux autres machines de sa catégorie, la série DNX offre des performances d’usinage de premier ordre. Grâce à des technologies de pointe visant à minimiser les déformations thermiques et à un système de commande de haute précision, elle garantit une exactitude exceptionnelle, même dans les applications les plus exigeantes.
Avec sa conception ergonomique et orientée utilisateur, la série DNX améliore le confort d’utilisation et l’efficacité. Elle constitue une solution innovante parfaitement adaptée aux exigences des environnements de fabrication modernes de nouvelle génération.
Précision. Efficacité. Innovation. La série DNX établit de nouvelles références en matière de technologie d’usinage multitâche.
Données techniques
Comparaison de tous les modèles DNX
| Spécifications | DNX 2100 | DNX 2100B | DNX 2100S | DNX 2100SB |
|---|---|---|---|---|
| CAPACITÉ | ||||
| Broche principale – Mandrin standard (« ) | 8 | 10 | 8 | 10 |
| Passage de barre de la broche principale (mm) | 67 | 81 | 67 | 81 |
| Max. Drehdurchmesser (mm) | 520 | 520 | 520 | 520 |
| Maximale Drehlänge (mm) | 1100 | 1100 | 1100 | 1100 |
| VERFAHRWEGE | ||||
| X-Achse Verfahrweg (mm) | 760 | 760 | 760 | 760 |
| Y-Achse Verfahrweg (mm) | 230 | 230 | 230 | 230 |
| Z-Achse Verfahrweg (mm) | 1150 | 1150 | 1150 | 1150 |
| A-Achse Verfahrweg (mm) | 1160 | 1160 | 1160 | 1160 |
| B-Achse Verfahrweg (°) | 240 | 240 | 240 | 240 |
| X-Achse Eilgang (m/min) | 36 | 36 | 36 | 36 |
| Y-Achse Eilgang (m/min) | 36 | 36 | 36 | 36 |
| Z Achse Eilgang (m/min) | 36 | 36 | 36 | 36 |
| A-Achse Eilgang (m/min) | 10 | 10 | 30 | 30 |
| B-Achse Eilgang (U/min) | 40 | 40 | 40 | 40 |
| C-Achse Eilgang (U/min) | 200 | 200 | 200 | 200 |
| C2-Achse Eilgang (U/min) | – | – | 200 | 200 |
| HAUPTSPINDEL | ||||
| Max. Spindeldrehzahl (U/min) | 5000 | 4000 | 5000 | 4000 |
| Max. Spindelleistung (kW) | 18.5/15 | 22/15 | 18.5/15 | 22/15 |
| Max. Spindel Drehmoment (Nm) | 326 | 456 | 326 | 456 |
| GEGENSPINDEL | ||||
| Gegenspindel Std Spannfutter (Zoll) | – | – | 8 | 8 |
| Stangendurchlass Gegenspindel (mm) | – | – | 67 | 67 |
| Max. Spindeldrehzahl (U/min) | – | – | 5000 | 5000 |
| Max. Spindelleistung (kW) | – | – | 18.5 | 15.8 |
| Max. Spindel Drehmoment (Nm) | – | – | 326 | 326 |
| FRÄSSSPINDEL | ||||
| Aufnahme | Capto C6 (HSK-63) | Capto C6 (HSK-63) | Capto C6 (HSK-63) | Capto C6 (HSK-63) |
| Max. Spindeldrehzahl (U/min) | 12000 | 12000 | 12000 | 12000 |
| Max. Spindelleistung (kW) | 18.5 | 18.5 | 18.5 | 18.5 |
| Max. Spindel Drehmoment (Nm) | 58 | 58 | 58 | 58 |
| WERKZEUGMAGAZIN | ||||
| Anzahl der Werkzeuge | 30 (60) | 30 (60) | 30 (60) | 30 (60) |
| MASCHINENABMESSUNGEN | ||||
| Breite (mm) | 4615 | 4615 | 4615 | 4615 |
| Tiefe (mm) | 2630 | 2630 | 2630 | 2630 |
| Höhe (mm) | 2285 | 2285 | 2285 | 2285 |
| Gewicht (kg) | 10500 | 10650 | 10850 | 11000 |
Prospekte & Datenblätter
Laden Sie Prospekte sowie detailierte Datenblätter zu der Serie direkt herunter.
