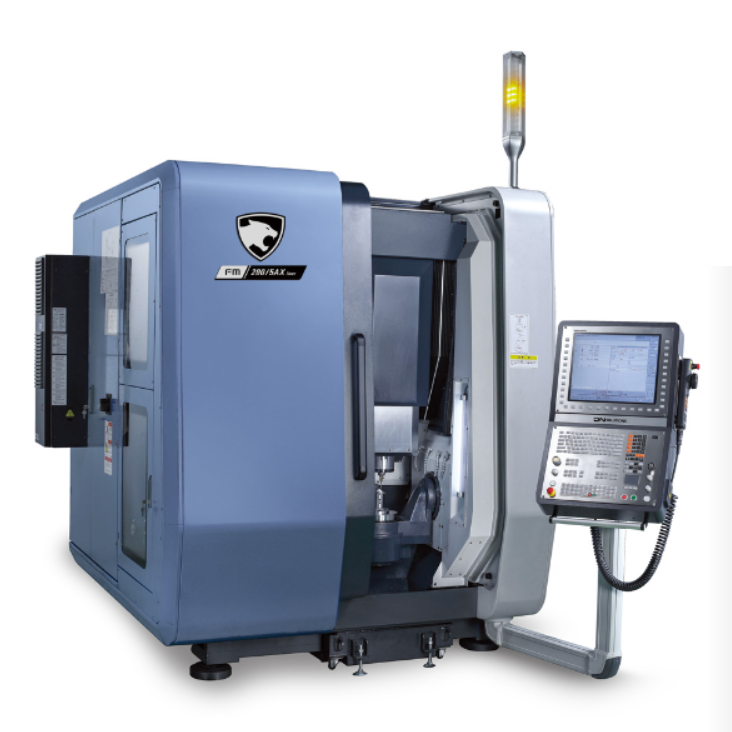

FM 200/5AX linear
Die FM Linear-Serie bietet mit ihrer Hochgeschwindigkeitsspindel und den von Linearmotoren angetriebenen Linearachsen superschnelle Verfahrbewegungen und hohe Zuverlässigkeit. Darüber hinaus sorgt die Verwendung von vibrationsdämpfenden Materialien für eine hervorragende Stabilität beim Schneiden.

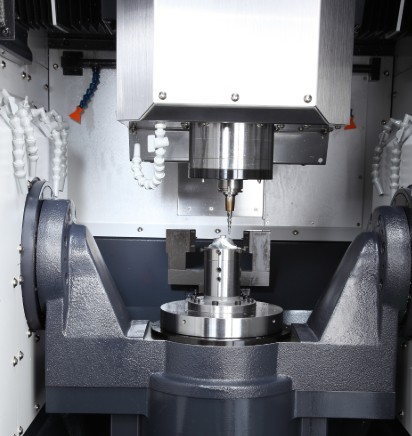

Über die FM 200/5AX linear
Die FM 200/5AX bietet dank ihrer Hochgeschwindigkeitsspindel und der von Linearmotoren angetriebenen Linearachsen superschnelle Verfahrbewegungen und hohe Zuverlässigkeit sowie eine ausgezeichnete Stabilität beim Zerspanen durch den Einsatz von Antivibrationsmaterialien.
Der Einsatz von Heidenhain-Steuerungen, die für Hochgeschwindigkeitsverarbeitung optimiert sind, verbessert die Maschinenzuverlässigkeit, die Übersichtlichkeit und Bedienung der gesammten Maschine.
Vollständige Technische Daten
Detaillierter Vergleich FM 200/5AX linear
| Spezifikation | FM 200/5AX linear |
|---|---|
| Verfahrwege | |
| X Achse Verfahrweg (mm) | 200 |
| Y Achse Verfahrweg (mm) | 340 |
| Z Achse Verfahrweg (mm) | 300 |
| A-Achse Verfahrweg (°) | 140 |
| C-Achse Verfahrweg (°) | 360 |
| X Achse Eilgang (m/min) | 50 |
| Y-Achse Eilgang (m/min) | 50 |
| Z-Achse Eilgang (m/min) | 50 |
| A-Achse Eilgang (U/min) | 100 |
| C-Achse Eilgang (U/min) | 200 |
| Spindel | |
| Max. Spindeldrehzahl (U/min) | 42000 |
| Max. Spindelleistung (kW) | 10 |
| Max. Spindel Drehmoment (Nm) | 6.5 |
| Werkzeugaufnahme | HSK-E40 |
| Tisch | |
| Durchmesser (mm) | 200 |
| Max. Werkstückgewicht (kg) | 15 |
| WERKZEUGMAGAZIN | |
| Anzahl der Werkzeuge | 24 |
| MASCHINENABMESSUNGEN | |
| Breite (mm) | 1972 |
| Tiefe (mm) | 2225 |
| Höhe (mm) | 2375 |
| Gewicht (kg) | 6500 |
