NHM
Die NHM Serie von DN Solutions bietet Horizontal-Bearbeitungszentren, die für anspruchsvollste Aufgaben und die Bearbeitung härtester Metalle konzipiert sind.
SpezifikationWert
X Achse Verfahrweg 800 mm
Y Achse Verfahrweg700 mm
Z Achse Verfahrweg 850 mm
X Achse Verfahrweg 1050 mm
Y Achse Verfahrweg 850 mm
Z Achse Verfahrweg 1000 mm
X Achse Verfahrweg1400 mm
Y Achse Verfahrweg 1050 mm
Z Achse Verfahrweg1200 mm
ÜBER DIE SERIE
Über die NHM Serie
Die hochdrehmomentstarke Spindel liefert zwischen 1.072 und 1.991 Nm bei einer maximalen Drehzahl von 8.000 U/min.

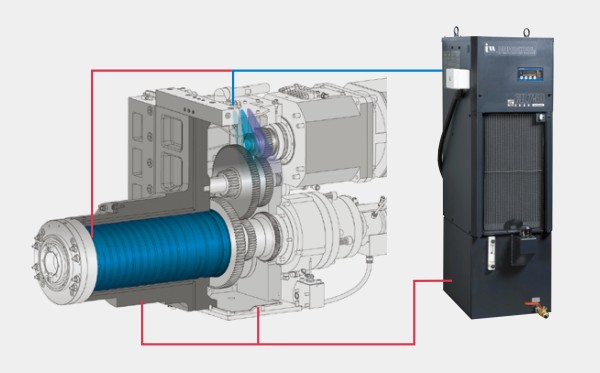

Ein fortschrittliches Spindelkühlsystem reguliert präzise die Temperatur des Spindelmantels.
Dies optimiert die Leistung der Spindellager und ermöglicht eine kontinuierliche, stabile Bearbeitung unter Last.
Vollständige Technische Daten
Detaillierter Vergleich aller NHM Modelle
| Spezifikation | NHM 5000 | NHM 6300 | NHM 8000 |
|---|---|---|---|
| Verfahrwege | |||
| X Achse Verfahrweg (mm) | 800 | 1050 | 1400 |
| Y Achse Verfahrweg (mm) | 700 | 850 | 1050 |
| Z Achse Verfahrweg (mm) | 850 | 1000 | 1200 |
| X Achse Eilgang (m/min) | 30 | 30 | 24 |
| Y-Achse Eilgang (m/min) | 30 | 30 | 24 |
| Z-Achse Eilgang (m/min) | 30 | 30 | 24 |
| Spindel | |||
| Max. Spindeldrehzahl (U/min) | 6000 | 6000 | 6000 |
| Max. Spindelleistung (kW) | 25 | 35 | 35 |
| Max. Spindel Drehmoment (Nm) | 1034 | 1732 | 1732 |
| Werkzeugaufnahme | ISO #50 | ISO #50 | ISO #50 |
| Tisch | |||
| Länge (mm) | 500 (Pro Palett) | 630 (Pro Palett) | 800 (Pro Palett) |
| Breite (mm) | 500 (Pro Palett) | 630 (Pro Palett) | 800 (Pro Palett) |
| Max. Werkstückgewicht (kg) | 800 (Pro Palett) | 1200 (Pro Palett) | 2000 (Pro Palett) |
| WERKZEUGMAGAZIN | |||
| Anzahl der Werkzeuge | 60 (90, 120, 150) | 60 (90, 120, 150) | 60 (90, 120, 150) |
| MASCHINENABMESSUNGEN | |||
| Breite (mm) | 6075 | 6522 | 7380 |
| Tiefe (mm) | 3670 | 3930 | 4325 |
| Höhe (mm) | 3330 | 3495 | 3760 |
| Gewicht (kg) | 18500 | 20500 | 27000 |
Downloads & Medien
Prospekte & Datenblätter
Laden Sie Prospekte sowie detaillierte Datenblätter zu der Serie direkt herunter.
