VM
Hochpräzise Vertikalzentren für den Formenbau. Die VM Serie von DN Solutions sind speziell für die Schwerzerspanung und hochpräzise Formwerkzeugbearbeitung optimierte Bearbeitungszentren. Standardmäßig ausgestattet mit innovativen Hauptmerkmalen wie einem effektiven Spindelkühlsystem und einem Gebläse für die Spanabfuhr beim Trockenschnitt, steigert diese Serie Effizienz in der Fertigung und damit die Wettbewerbsfähigkeit. Sie gewährleistet die Produktion hochwertiger Werkzeuge und Formen durch exzellente Präzision und Stabilität.
Über die VM Serie

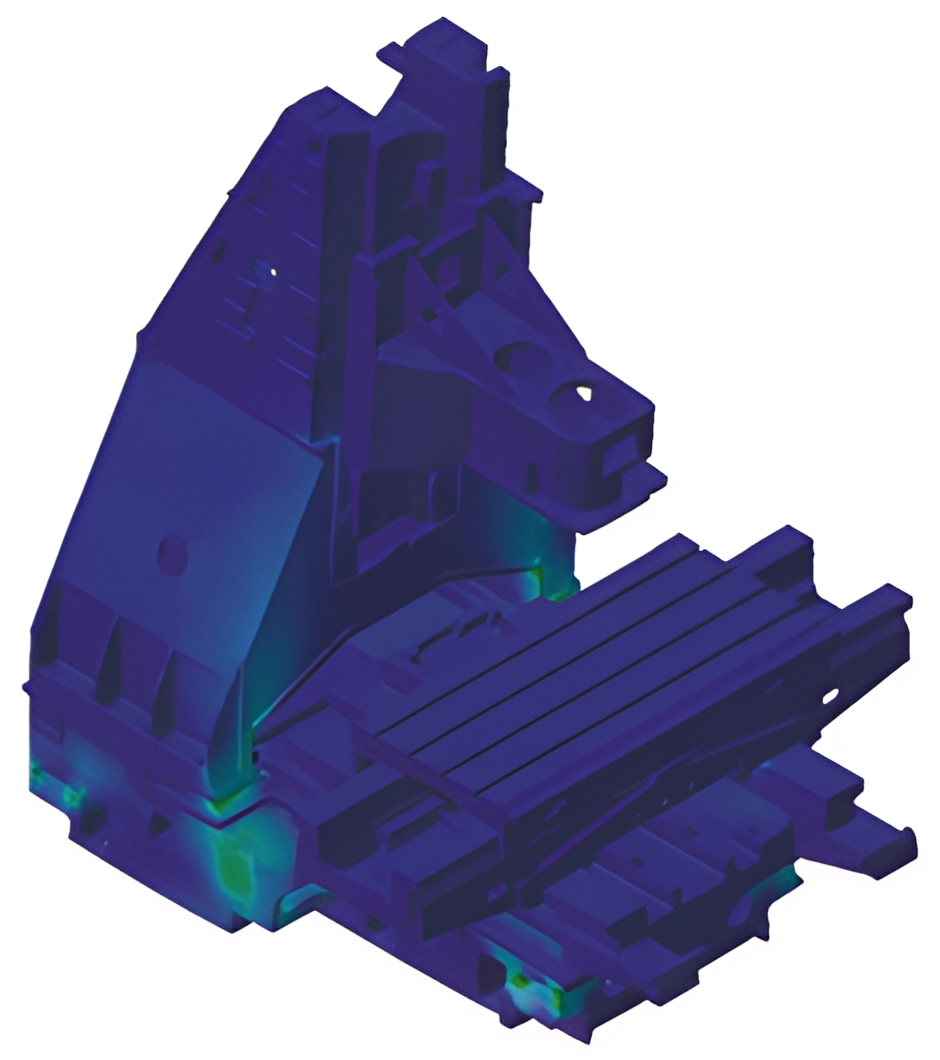

Hochsteife mechanische Struktur für stabile Präzision.
Die gewölbte Maschinenstruktur ist speziell konzipiert, um Verformungen selbst bei intensivster Schwerzerspanung zu minimieren.
Eine massive und resonanzarme Konstruktion sichert langfristig die Stabilität und Präzision der Bearbeitungsprozesse.
Ein effektives Spindelkopfkühlsystem minimiert thermische Verformungen und gewährleistet konstante Genauigkeit.
Vollständige Technische Daten
Detaillierter Vergleich aller VM Modelle
| Spezifikation | VM 5400 | VM 6500 | VM 750 | VM 750L | VM 960 | VM 960L | VM 1260 |
|---|---|---|---|---|---|---|---|
| Verfahrwege | |||||||
| X Achse Verfahrweg (mm) | 1020 | 1270 | 1500 | 1800 | 2000 | 2400 | 2500 |
| Y Achse Verfahrweg (mm) | 540 | 670 | 750 | 750 | 960 | 960 | 1260 |
| Z Achse Verfahrweg (mm) | 530 | 625 | 800 | 800 | 800 | 800 | 900 |
| X Achse Eilgang (m/min) | 30 | 30 | 20 | 20 | 16 | 16 | 12 |
| Y-Achse Eilgang (m/min) | 30 | 30 | 20 | 20 | 16 | 16 | 12 |
| Z-Achse Eilgang (m/min) | 24 | 24 | 20 | 20 | 16 | 16 | 12 |
| Spindel | |||||||
| Max. Spindeldrehzahl (U/min) | 12000 | 12000 | 6000 | 6000 | 6000 | 6000 | 6000 |
| Max. Spindelleistung (kW) | 15.6 | 15.6 | 18.5 | 18.5 | 18.5 | 18.5 | 22 |
| Max. Spindel Drehmoment (Nm) | 165.5 | 165.5 | 587.6 | 587.6 | 587.6 | 587.6 | 698.8 |
| Werkzeugaufnahme | ISO #40 | ISO #40 | ISO #50 | ISO #50 | ISO #50 | ISO #50 | ISO #50 |
| Tisch | |||||||
| Länge (mm) | 1200 | 1400 | 1600 | 1900 | 2400 | 2600 | 2800 |
| Breite (mm) | 540 | 670 | 800 | 800 | 950 | 950 | 1260 |
| Max. Werkstückgewicht (kg) | 800 | 1000 | 3000 | 3500 | 4000 | 4500 | 8000 |
| WERKZEUGMAGAZIN | |||||||
| Anzahl der Werkzeuge | 30 | 30 | 30 | 30 | 30 (40) | 30 (40) | 40 |
| MASCHINENABMESSUNGEN | |||||||
| Breite (mm) | 2444 | 2674 | 4524 | 4524 | 4846 | 4846 | 5645 |
| Tiefe (mm) | 3350 | 3350 | 4900 | 5500 | 6400 | 6800 | 6938 |
| Höhe (mm) | 3012 | 3107 | 3570 | 3570 | 3570 | 3570 | 3930 |
| Gewicht (kg) | 7000 | 9000 | 14000 | 14800 | 20000 | 21000 | 31000 |
