NX / MP

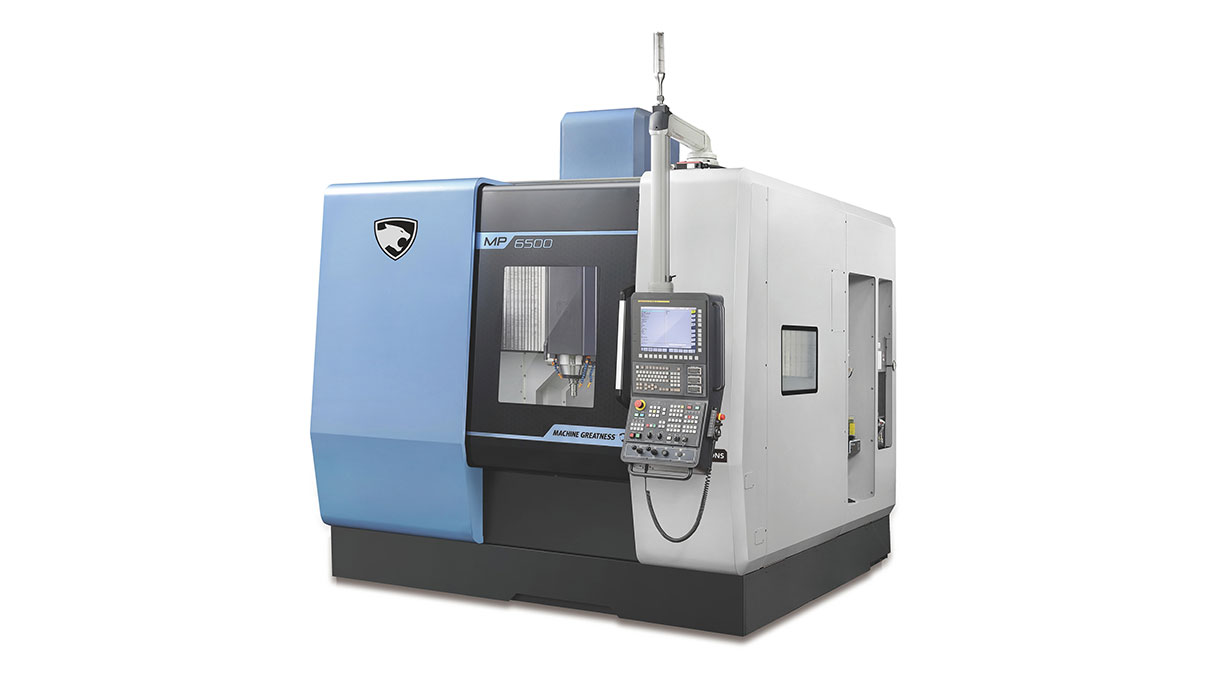

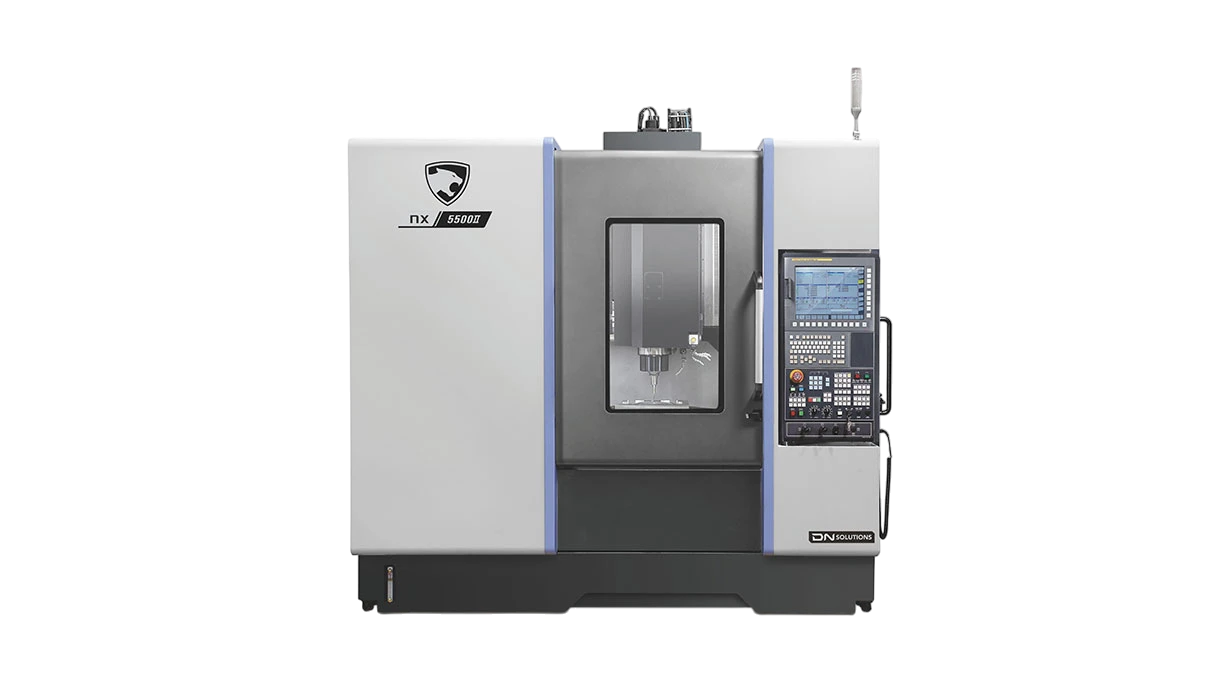

Hochpräzises Vertikal-Bearbeitungszentrum. Die NX5500II / MP6500 ist ein hochpräzises Vertikal-Bearbeitungszentrum, das eine robuste Brückenstruktur für herausragende Leistung und Genauigkeit nutzt. Es ist konzipiert für anspruchsvolle Bearbeitungsaufgaben, bei denen sowohl Steifigkeit als auch feinste Oberflächengüten entscheidend sind.
SpezifikationWert
X Achse Verfahrweg 900 mm
Y Achse Verfahrweg 550 mm
Z Achse Verfahrweg 500 mm
X Achse Verfahrweg 1100 mm
Y Achse Verfahrweg 650 mm
Z Achse Verfahrweg 550 mm
ÜBER DIE SERIE

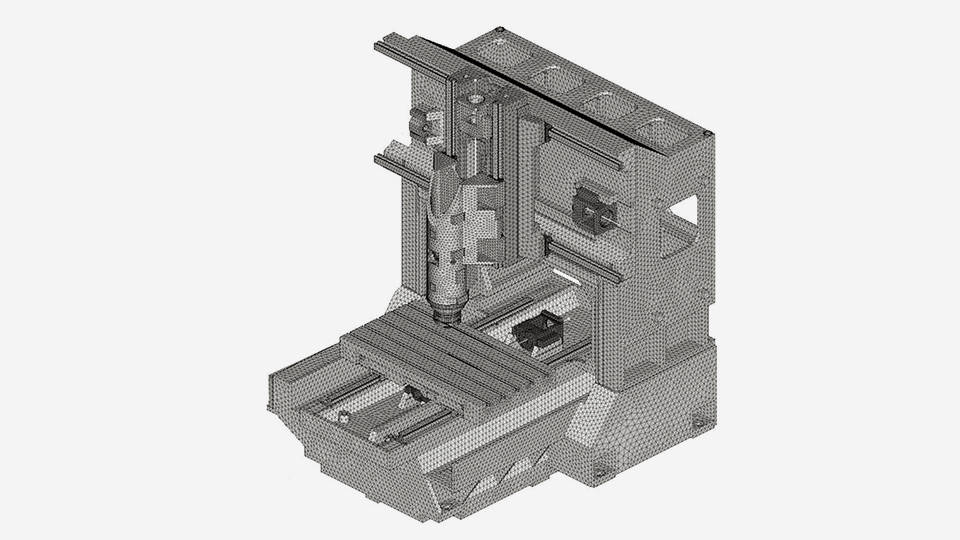

Über die NX / MP Serie
Ausgelegt für Hochleistung und höchste Genauigkeit
Rollen-Linearführungen, eine hochsteife Kupplung und ein Kugelumlaufspindel-Kühlsystem gewährleisten maximale Steifigkeit und außergewöhnliche Linearachsengenauigkeit.
Schnelle Eilganggeschwindigkeiten von 30 m/min in allen Achsen minimieren Nebenzeiten und steigern die Produktivität.
Vollständige Technische Daten
Detaillierter Vergleich aller NX / MP Modelle
| Spezifikation | NX 5500II | MP 6500 |
|---|---|---|
| Verfahrwege | ||
| X Achse Verfahrweg (mm) | 900 | 100 |
| Y Achse Verfahrweg (mm) | 550 | 650 |
| Z Achse Verfahrweg (mm) | 500 | 550 |
| X Achse Eilgang (m/min) | 30 | 30 |
| Y-Achse Eilgang (m/min) | 30 | 30 |
| Z-Achse Eilgang (m/min) | 30 | 30 |
| Spindel | ||
| Max. Spindeldrehzahl (U/min) | 20000 | 40000 |
| Max. Spindelleistung (kW) | 22 | 37 |
| Max. Spindel Drehmoment (Nm) | 60 | 303 |
| Werkzeugaufnahme | ISO #40 | ISO #40 (HSK40 / HSK63) |
| Tisch | ||
| Länge (mm) | 1000 | 1200 |
| Breite (mm) | 550 | 650 |
| Max. Werkstückgewicht (kg) | 700 | 800 |
| WERKZEUGMAGAZIN | ||
| Anzahl der Werkzeuge | 30 | 30 (40) |
| MASCHINENABMESSUNGEN | ||
| Breite (mm) | 2530 | 3675 |
| Tiefe (mm) | 2900 | 3605 |
| Höhe (mm) | 3064 | 3180 |
| Gewicht (kg) | 9000 | 10000 |
