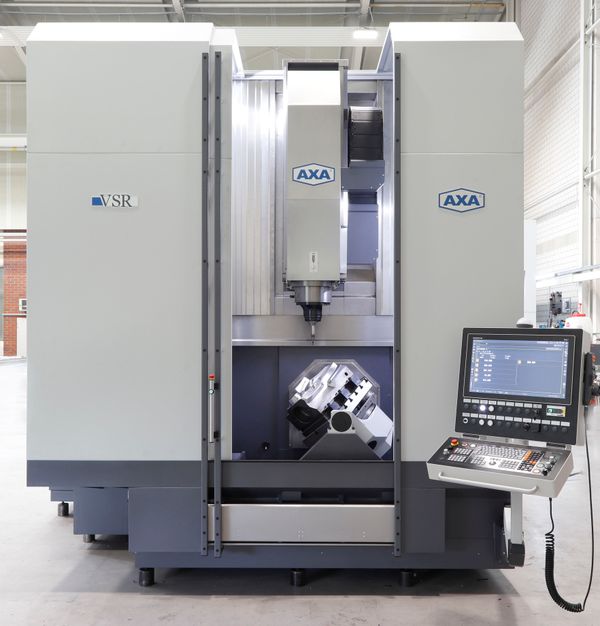

Fahrständer-Bearbeitungszentrum VSR

Kompaktes 5-Achs-Bearbeitungszentrum für höchste Präzision. Das Fahrständer-Bearbeitungszentrum VSR 2 bietet leistungsstarke 5-Achs-Simultanbearbeitung auf kleinstem Raum und ist speziell für die 5-Achsen- und 5-Seiten-Bearbeitung kleiner Bauteile konzipiert. Standardmäßig ausgestattet mit einem 2-Achs-Schwenkrundtisch, der um die Y-Achse schwenkt, ermöglicht die Maschine im Vergleich zu herkömmlichen X-Achs-Lösungen einen freien Blick auf mögliche Störkonturen während der Bearbeitung. Die kompakte Bauweise, hohe Flexibilität und optimale Zugänglichkeit machen die VSR 2 zur idealen Lösung für präzise, effiziente und sichere Mehrseitenbearbeitung im modernen Maschinenbau.

SpezifikationWert

X-Verfahrweg1100 mm

Y-Verfahrweg600 mm

Z-Verfahrweg700 mm

Beratung anfordern

Vollständige Technische Daten

Spezifikation	VSR2
Arbeitsraum
X-Verfahrweg [mm]	1100
Y-Verfahrweg [mm]	600
Z-Verfahrweg [mm]	700
Abstand Tisch-Spindelnase [mm]	100-800
2-Achsen Schwenkrundtisch
Aufspannfläche, geschliffen, ca. [mm]	Planscheibe 550 x 550
T-Nuten, Richtnut H7 [mm]	14 H9
T-Nutenabstand [mm]	80
Anzahl T-Nuten [anz.]	6
Max. Tischbelastung [kg/m²]	350 bei Simultanbearbeitung / 500 bei geklemmten Achsen
Vorschubantrieb
Max. Eilgang [m/min]	40/40/30
Max. Vorschubkraft [N]	9000
Arbeitsspindel
Standardantrieb Nr. ¹ [-]	110
optional Antrieb Nr. ¹ [-]	111, 113
Werkzeugaufnahme
DIN ISO 7388-1 AD / DIN ISO 7388-3 AD [-]	SK 40
optional [-]	HSK A63
Werkzeugwechsler
Werkzeugplätze Standard [anz.]	22
optional erweiterbar bis zu [anz.]	180
max. Werkzeugdurchmesser [mm]	85
bei freien Nachbarplätzen [mm]	135
Max. Werkzeuglänge [mm]	400
Genauigkeit
Positioniergenauigkeit ² [mm]	±0,0075 ²
Wiederholgenauigkeit [mm]	± 0,005
CNC Steuerung
Heidenhain [-]	✓
Siemens [-]	✓

Spezifikation	Spindeldrehzahl [1/min]	optional bis [1/min]	max. Drehmoment (40% ED) [Nm]	max. Leistung (40% ED) [kW]
¹ Spindelantriebe
Nr. 100	6000	14000	143	30
Nr. 111	6000	14000	191	40
Nr. 113	6000	10000	255	40

² auf 1000 mm pro Achse X/Y/Z
